Cztery cienkie lufy, charakterystyczna okrągła podstawa i gęsto upakowane detale sprawiają, że ten zestaw od razu przyciąga wzrok na półce. W artykule przyglądam się konstrukcji Flakvierling 38, jego zastosowaniu podczas II wojny światowej oraz temu, jak dobrze odwzorować go w modelu plastikowym, drewnianym lub dioramie.
Najważniejsze fakty o czterolufowym działku 20 mm
- Uzbrojenie składało się z czterech automatycznych działek 2 cm Flak 38.
- Szybkostrzelność teoretyczna sięgała około 1800 strzałów na minutę.
- Pierwsze dostawy wersji czterolufowej rozpoczęły się w maju 1940 roku.
- Model 1:35 najlepiej pokazuje mechanikę, magazynki, pedały i celownik.
- Największe znaczenie dla realizmu mają proporcje podstawy, ustawienie luf oraz umiarkowane ślady eksploatacji.
Czym był Flakvierling 38 i skąd wzięła się jego skuteczność
Nazwa „Vierling” oznacza po niemiecku układ poczwórny. W tym przypadku chodziło o połączenie czterech działek kalibru 20 mm na jednej lawecie, dzięki czemu obsługa mogła prowadzić bardzo intensywny ogień przeciwko samolotom lecącym na małej wysokości.
Pojedyncze działko 2 cm Flak 38 było zasilane z zakrzywionych magazynków mieszczących zwykle 20 nabojów. W wersji czterolufowej każde działko miało własne zasilanie, a ładowniczy musiał sprawnie wymieniać magazynki, gdy cel znajdował się w zasięgu ognia. To właśnie dlatego zestaw potrzebował kilkuosobowej obsługi, mimo że sama konstrukcja była stosunkowo kompaktowa.
Broń weszła do służby w 1940 roku i była wykorzystywana przez różne rodzaje niemieckich sił zbrojnych. Montowano ją na stanowiskach polowych, pojazdach, okrętach, pociągach pancernych oraz podwoziach takich jak Sd.Kfz. 7/1. Z czasem pojawiła się także na samobieżnym Flakpanzerze Wirbelwind.
Najważniejsze dane techniczne
| Cecha | Przybliżona wartość |
|---|---|
| Kaliber | 20 mm |
| Liczba luf | 4 |
| Szybkostrzelność teoretyczna | około 1800 strzałów na minutę |
| Obsługa | zależnie od zadania zwykle kilku żołnierzy |
| Zakres obrotu | około 360 stopni |
| Podniesienie luf | mniej więcej od -10 do +100 stopni |
| Masa zestawu | około 1509 kg |
Podawana szybkostrzelność brzmi imponująco, ale trzeba odróżnić wartość teoretyczną od praktycznej. Magazynki, przegrzewanie luf i konieczność korygowania celowania ograniczały długotrwały ogień. Właśnie ten szczegół ma znaczenie także w modelarstwie. Cztery lufy nie powinny wyglądać jak jeden idealnie równy blok, ponieważ każda pracowała i była obsługiwana osobno.
Jak działało uzbrojenie i gdzie je stosowano
Podstawą zestawu była stabilna laweta z obrotowym pierścieniem. Operatorzy mogli szybko zmieniać kierunek ostrzału, a osobne mechanizmy odpowiadały za obrót w poziomie i podnoszenie luf. Celownik Flakvisier 38 pomagał wyprzedzać ruch samolotu, co przy dużej prędkości celu było ważniejsze niż sama liczba luf.
Ciekawostką konstrukcyjną jest sposób wyboru ognia. Za pomocą pedałów można było uruchamiać pary działek albo wszystkie cztery jednocześnie. Taki układ ograniczał zużycie amunicji i pozwalał utrzymać ciągłość ostrzału, gdy część obsługi wymieniała magazynki.
Wersja holowana i montaż na pojeździe
W położeniu marszowym broń przewożono na specjalnym przyczepnym podwoziu. Po rozstawieniu opuszczano podpory i stabilizowano stanowisko, dzięki czemu zestaw mógł prowadzić ogień w szerokim zakresie. W modelu warto pokazać jedną z tych konfiguracji, ponieważ przyczepa i podpory zmieniają charakter całej scenki.

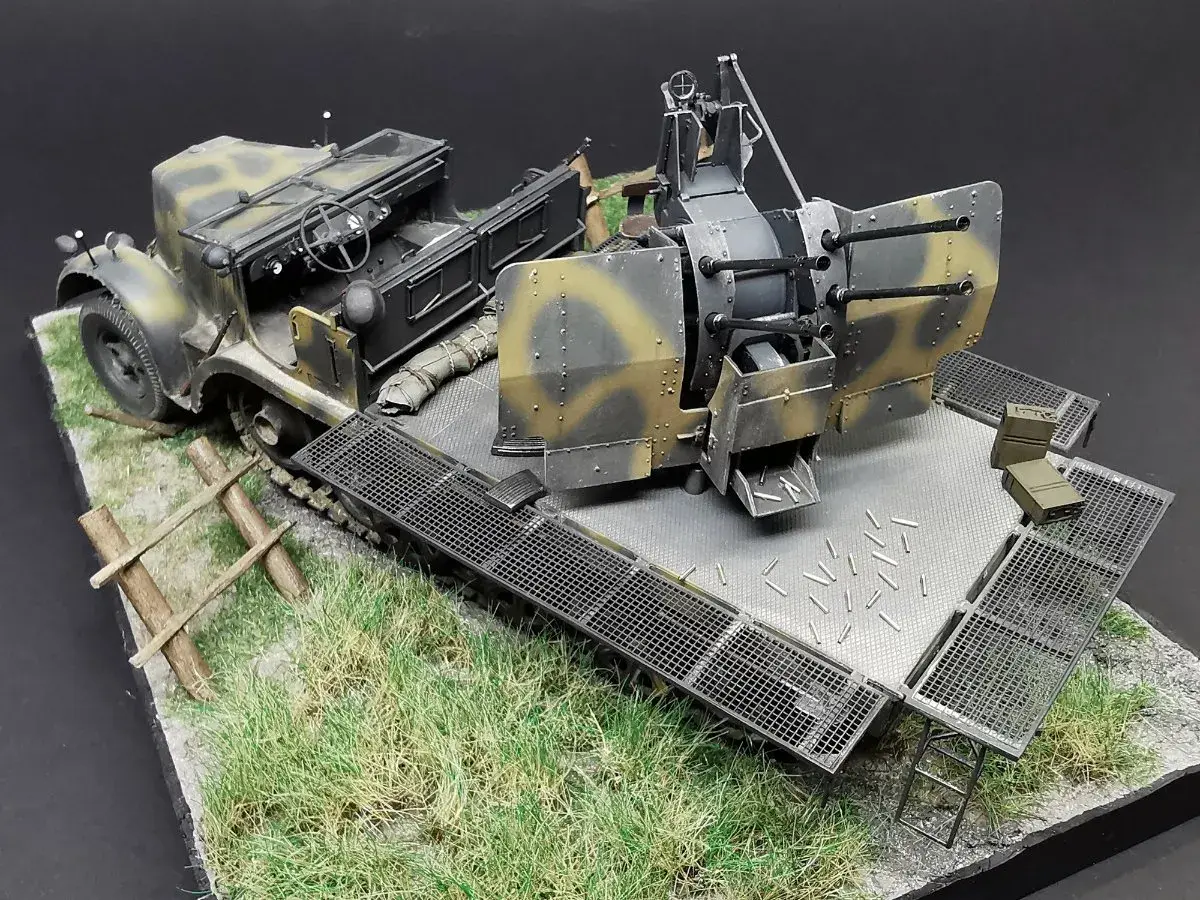

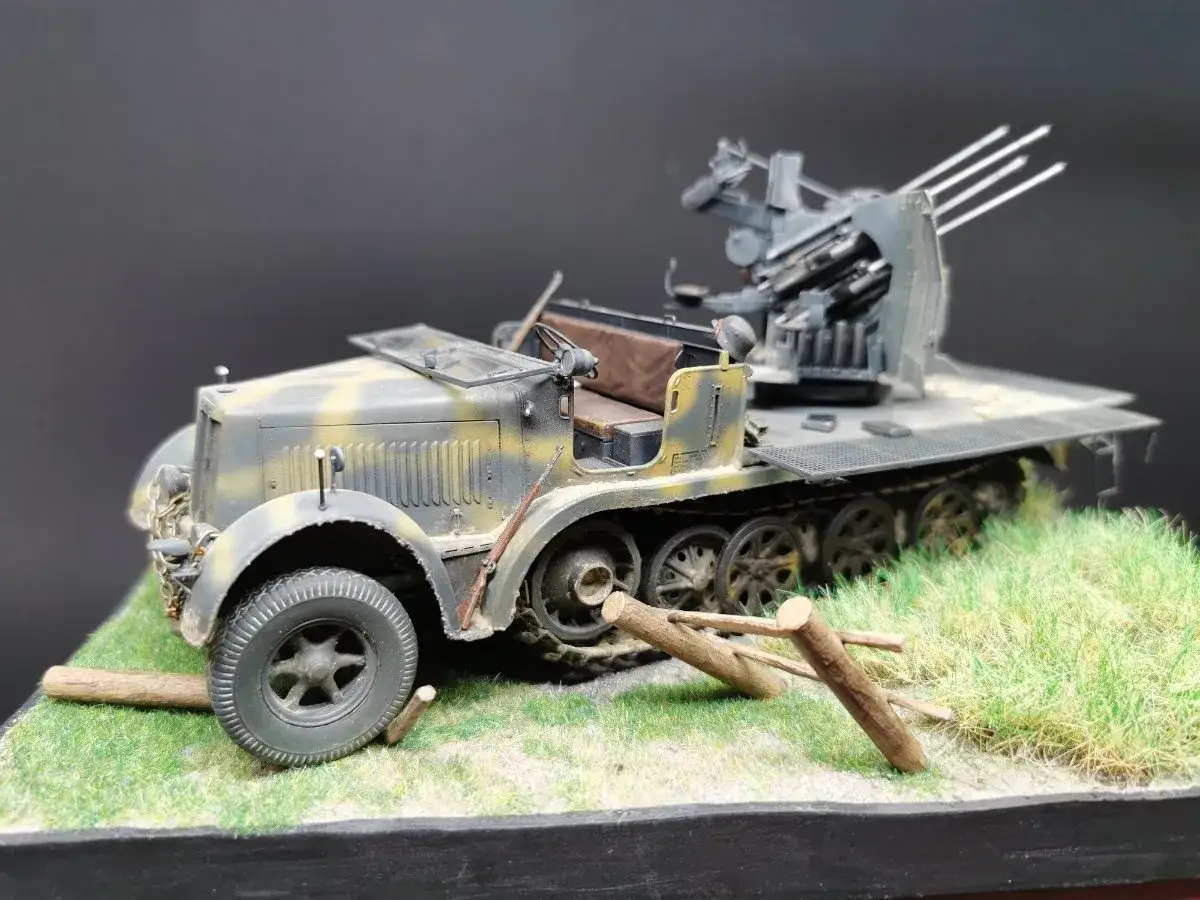

Na pojeździe działko zyskiwało mobilność, ale traciło część ochrony i często pozostawało wrażliwe na ostrzał z ziemi. Wersje umieszczane na ciężarówkach lub półgąsienicowych podwoziach dobrze sprawdzają się w dioramach przedstawiających kolumnę transportową, lotnisko albo stanowisko obrony przeciwlotniczej.
Pojedyncze działko a układ poczwórny
| Element | 2 cm Flak 38 | Wersja czterolufowa |
|---|---|---|
| Liczba luf | 1 | 4 |
| Masa | około 405 kg | około 1509 kg |
| Zastosowanie | stanowiska lekkie, pojazdy, wsparcie naziemne | obrona punktowa i intensywny ostrzał nisko lecących celów |
| Zaleta | mniejsza masa i łatwiejszy transport | większa gęstość ognia |
| Ograniczenie | mniejsza liczba luf | duża masa i większe zapotrzebowanie na amunicję |
To porównanie dobrze pokazuje, dlaczego czterolufowy zestaw nie był po prostu „lepszą wersją” pojedynczej armaty. Zyskiwał siłę ognia, ale wymagał cięższej podstawy, większej obsługi i znacznie większego zapasu amunicji. W dioramie można ten kompromis pokazać przez skrzynie amunicyjne, dodatkowych ładowniczych i pojazd holujący.
Na co zwrócić uwagę przy wyborze modelu
Najpopularniejszą skalą dla tego typu sprzętu jest 1:35. Daje wystarczająco dużo miejsca na odwzorowanie pedałów, pokręteł, uchwytów, magazynków i charakterystycznych elementów lawety. Oficjalny zestaw Tamiya w tej skali zawiera także przyczepę i pozwala ustawić broń w pozycji transportowej albo bojowej.
Skala 1:48 jest dobrym kompromisem dla osoby, która chce zachować detale, ale ma mniej miejsca na dioramę. W tej skali również dostępny jest zestaw Tamiya, a ruchome lufy i celownik pozwalają zbudować ciekawą, niewielką scenkę.
Modele w skali 1:72 są znacznie trudniejsze w malowaniu niż sugeruje ich mały rozmiar. Klejenie jest szybsze, lecz każdy błąd ustawienia lufy staje się bardzo widoczny. Wybrałbym tę skalę głównie do większej dioramy lotniska, kolumny pojazdów albo makiety kolejowej.
| Skala | Najlepsze zastosowanie | Poziom trudności | Orientacyjna długość zestawu przy 2,251 m w oryginale |
|---|---|---|---|
| 1:35 | samodzielny model i mała diorama | średni | około 64 mm |
| 1:48 | model na półkę lub kompaktowa scenka | średni | około 47 mm |
| 1:72 | większa diorama z wieloma obiektami | średni do wysokiego | około 31 mm |
Podane długości są tylko przelicznikiem orientacyjnym, ponieważ zestawy mogą obejmować różne fragmenty przyczepy, uchwytów i wyposażenia. Przed rozpoczęciem pracy sprawdzam przede wszystkim geometrię czterech luf i proporcje podstawy. Dodatkowe skrzynki czy figurki niewiele pomogą, jeśli główny element będzie zbyt wysoki albo zbyt szeroki.
Jak zbudować i pomalować realistyczny model
Budowa bez pośpiechu
Zaczynam od oczyszczenia elementów lawety i przymiarki na sucho. Ten etap pozwala sprawdzić, czy obie strony są symetryczne, a lufy będą ustawione w jednej osi. Nie przyklejam ich od razu, ponieważ łatwiej najpierw ustawić cały blok względem celownika i podstawy.
Jeśli buduję model drewniany lub uzupełniam zestaw własnoręcznie, podstawę wykonuję z cienkiej sklejki albo twardego drewna lipowego. Lufy można zastąpić rurkami mosiężnymi, igłami modelarskimi lub równymi odcinkami drutu. W skali 1:35 średnica przewodu zbliżona do 0,5-0,6 mm daje rozsądny punkt wyjścia dla otworów luf, choć warto dopasować ją do konkretnego planu.
- Oczyść nadlewki pilnikiem i drobnym papierem ściernym.
- Złóż lawetę na sucho, sprawdzając kąty i symetrię.
- Ustaw cztery lufy na wspólnej wysokości, ale nie przesadzaj z idealną sterylnością.
- Dodaj magazynki, pedały i pokrętła, bo to one nadają konstrukcji skalę.
- Pomaluj podkładem, najlepiej cienką warstwą, która nie zaleje drobnych detali.
- Wykonaj ślady eksploatacji dopiero po nałożeniu koloru bazowego i oznaczeń.
Kolor bazowy i detale
Najbezpieczniejszym wyborem dla większości realizacji będzie niemiecki szary, czyli Dunkelgrau, albo późniejszy żółty piaskowy Dunkelgelb. Wiele zależy od miejsca i okresu, dlatego nie traktuję jednej instrukcji malowania jako uniwersalnej. Najpierw wybieram konkretną scenę, a dopiero potem kolorystykę.
Cztery lufy dobrze wyglądają po pomalowaniu ciemnym metalizerem, ale sam metalizer zwykle daje zbyt czysty efekt. Przyciemniam go czarnym washem, a na krawędziach delikatnie przecieram grafitem. Nie malowałbym całego uzbrojenia na błyszczący metal, bo w prawdziwym sprzęcie powierzchnie były zabrudzone, smarowane i miejscami starte.
Najwięcej realizmu daje umiarkowany wash w zagłębieniach, suchy pędzel na krawędziach oraz kurz przy podstawie i kołach. Rdza powinna pojawić się oszczędnie, głównie na narzędziach, uchwytach i nieosłoniętych fragmentach metalu. Nadmiar pomarańczowych plam szybko zmienia historyczny sprzęt w dekorację stylizowaną.
Jak zrobić z niego wiarygodny punkt dioramy
Sam zestaw jest ciekawy, ale najlepiej działa wtedy, gdy ma logiczne otoczenie. W pozycji bojowej można ustawić go na ubitej ziemi z rozstawionymi podporami, skrzynkami amunicyjnymi i obsługą. W pozycji marszowej lepiej pokazać przyczepę, zaczep, koła oraz pojazd holujący.
W przypadku małej dioramy nie próbowałbym upychać wszystkiego naraz. Jeden główny motyw wystarczy, na przykład obsługa przygotowująca kolejne magazynki albo chwilowy postój przy lotnisku. Dzięki temu wzrok nie ucieka od najważniejszego elementu.
Przeczytaj również: Model Spitfire - jak wybrać skalę i dobrze go zbudować?
Trzy sprawdzone scenariusze
- Stanowisko lotniskowe z płytami betonowymi, beczką, skrzynkami i niewielkim fragmentem ogrodzenia. Taki układ dobrze podkreśla przeciwlotnicze przeznaczenie broni.
- Kolumna marszowa z przyczepą i pojazdem holującym. To dobry wybór, jeśli chcemy pokazać ciężar oraz mobilność zestawu.
- Pozycja polowa na ziemnym nasypie, z rozstawionymi podporami i obsługą. Tutaj najważniejsze stają się ślady użytkowania, kurz oraz naturalne ustawienie figurek.
Przy figurkach zwracam uwagę na kierunek patrzenia i ułożenie rąk. Ładowniczy powinien mieć dostęp do magazynków, a operatorzy powinni być ustawieni przy pokrętłach lub pedałach. Nie wystarczy samo dodanie kilku postaci. Ich pozycje muszą tłumaczyć, co dzieje się na scenie.
Dobrym dodatkiem są otwarte skrzynie z amunicją, zapasowe magazynki i narzędzia. Warto jednak pamiętać, że nie każdy element wyposażenia musi być pokazany w stanie idealnym. Lekko przesunięta skrzynka, nierówno ułożona plandeka i ślady błota często wyglądają bardziej wiarygodnie niż perfekcyjnie uporządkowana ekspozycja.
Detale, które robią największą różnicę
W tym modelu najbardziej widoczne są cztery lufy, celownik, magazynki oraz podstawowy mechanizm obrotu. To na nich skupiam się w pierwszej kolejności. Dopiero później dodaję drobne przewody, uchwyty, skrzynki i narzędzia.
Częsty błąd polega na ustawieniu luf pod czterema różnymi kątami bez uzasadnienia sceną. Niewielkie różnice są naturalne, ale większe rozbieżności powinny wynikać z ruchomego celowania albo pozycji transportowej. Drugi problem to zbyt gruba warstwa farby, która szybko znika w szczelinach między działkami.
Nie przesadzałbym też z efektami bojowymi. Ten zestaw nie musi być pokryty sadzą, odpryskami i błotem, żeby wyglądać realistycznie. Czysta geometria, cienkie warstwy farby i kilka dobrze umieszczonych śladów zużycia dadzą lepszy rezultat niż przypadkowe nakładanie wielu technik.
Jeżeli dopiero zaczynamy modelarstwo militarne, wybrałbym skalę 1:35 i scenę z przyczepą. Daje ona wystarczająco dużo miejsca na naukę malowania metalu, pracy z washem i budowania podstawy, a jednocześnie nie wymaga konstruowania dużego pojazdu od podstaw.
Dlaczego ten niewielki zestaw dobrze uczy modelarstwa militarnego
Czterolufowe działko łączy prostą, łatwą do rozpoznania sylwetkę z dużą liczbą drobnych elementów. Dzięki temu można ćwiczyć niemal cały podstawowy warsztat, od czystego klejenia i ustawiania osi po malowanie metalu, kurzenie i pracę z figurkami.
Ja traktuję ten model przede wszystkim jako lekcję proporcji. Gdy poprawnie ustawimy lufy, celownik i lawetę, nawet prosta diorama zaczyna wyglądać przekonująco. Największą wartość daje tu dokładność kilku głównych elementów, a nie liczba dodatków doklejonych na końcu.
Jeśli zachowamy umiar w weatheringu i dopasujemy konfigurację do wybranego scenariusza, otrzymamy model, który jest jednocześnie efektowny, historycznie czytelny i wdzięczny do dalszych eksperymentów z drewnem, metalem oraz materiałami dioramowymi.
