Model K-141 Kursk przyciąga uwagę nie tylko ogromnymi rozmiarami, lecz także historią jednej z najbardziej znanych katastrof morskich. To dobry temat dla modelarza, który chce połączyć precyzyjne odwzorowanie sylwetki z opowieścią o konstrukcji okrętu, jego uzbrojeniu i dramatycznych wydarzeniach z 2000 roku. Poniżej wyjaśniam, czym wyróżniał się ten okręt, co doprowadziło do tragedii oraz jak rozsądnie podejść do budowy jego modelu.
Najważniejsze informacje o okręcie i jego modelu
- K-141 Kursk był atomowym okrętem podwodnym projektu 949A, znanym w klasyfikacji NATO jako Oscar II.
- Miał około 154 m długości i ponad 18 m szerokości, dlatego nawet mały model robi wrażenie.
- 12 sierpnia 2000 roku zatonął na Morzu Barentsa, a katastrofa pochłonęła 118 osób.

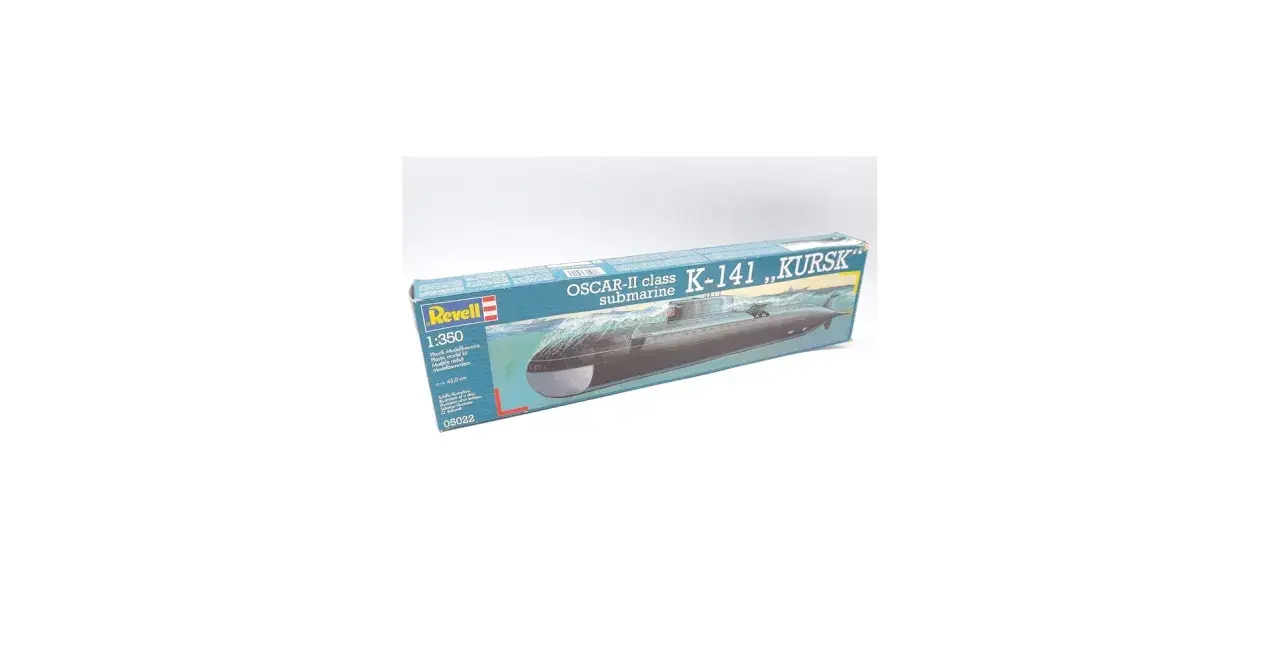

- Najpraktyczniejszy dla hobbysty jest model w skali 1:700 albo 1:350.
- Największe wyzwania to poprawne spasowanie kadłuba, odwzorowanie ciemnych płytek wyciszających i realistyczne malowanie.
Co wyróżniało K-141 Kursk
K-141 należał do radzieckiej, a później rosyjskiej rodziny okrętów projektu 949A Antej. W nomenklaturze NATO jednostki te określano jako Oscar II. Były to atomowe okręty podwodne przeznaczone przede wszystkim do zwalczania dużych zespołów nawodnych, w tym lotniskowców.
Najbardziej charakterystyczną cechą była bardzo szeroka sylwetka. Okręt miał około 154 m długości i 18,2 m szerokości, ponieważ po bokach kadłuba ciśnieniowego umieszczono wyrzutnie ciężkich pocisków przeciwokrętowych. Dla modelarza oznacza to jedno: nie jest to smukła łódź podwodna, lecz potężna, niemal „garbata” konstrukcja o mocno zaznaczonej objętości.
Jednostka była napędzana przez dwa reaktory jądrowe i mogła rozwijać pod wodą prędkość przekraczającą 30 węzłów. Uzbrojenie obejmowało między innymi pociski P-700 Granit oraz wyrzutnie torped kalibru 533 i 650 mm. W modelu szczególnie dobrze widać charakterystyczne klapy i podziały kadłuba, dlatego warto poświęcić czas na ich równe odtworzenie.
Właśnie ta nietypowa proporcja między długością a szerokością sprawia, że model rosyjskiego okrętu wygląda ciekawiej niż wiele bardziej smukłych konstrukcji. Z własnego doświadczenia z modelami okrętów wiem, że początkujący często skupiają się na kiosku i masztach, a lekceważą bryłę kadłuba. W przypadku Oscara II to błąd, bo jego masywność jest najważniejszym elementem całej sylwetki.
Katastrofa na Morzu Barentsa i jej przyczyny
12 sierpnia 2000 roku Kursk uczestniczył w ćwiczeniach Floty Północnej na Morzu Barentsa. W przedniej części okrętu doszło do eksplozji torpedy szkolnej. Oficjalne ustalenia wskazywały na wyciek wysoko stężonego nadtlenku wodoru z wadliwie wykonanej spoiny, co doprowadziło do gwałtownej reakcji chemicznej.
Pierwszy wybuch uszkodził przedział torpedowy, a po około dwóch minutach nastąpiła znacznie silniejsza eksplozja, która objęła kolejne głowice bojowe. Okręt osiadł na dnie na głębokości około 108 metrów. Zginęła cała, licząca 118 osób, załoga, choć część marynarzy przeżyła początkową fazę katastrofy.
Akcja ratunkowa okazała się nieskuteczna. Rosyjskie urządzenia ratownicze nie zdołały w odpowiednim czasie połączyć się z włazem ewakuacyjnym, a pomoc brytyjska i norweska dotarła dopiero po kilku dniach. To właśnie opóźnienie i problemy organizacyjne sprawiły, że katastrofa stała się symbolem nie tylko awarii technicznej, ale też niewydolności systemu ratowniczego.
Wokół tragedii pojawiały się hipotezy o zderzeniu z innym okrętem, jednak nie zostały one uznane za główną przyczynę przez oficjalne śledztwo. Przy budowie dioramy nie próbowałbym przedstawiać sensacyjnych teorii jako faktów. Lepiej skupić się na historycznie udokumentowanym wyglądzie jednostki i spokojnym, nieefektownym charakterze wraku.
Jaka skala będzie najlepsza dla modelarza
Wybór skali zależy przede wszystkim od miejsca na półce, doświadczenia i oczekiwanego poziomu szczegółowości. Oryginał miał 154 m długości, więc nawet podstawowe przeliczenie pokazuje, jak szybko rosną rozmiary gotowego modelu.
| Skala | Przybliżona długość | Dla kogo | Największa zaleta |
|---|---|---|---|
| 1:700 | około 22 cm | dla początkujących i kolekcjonerów | mało miejsca, szybka budowa |
| 1:350 | około 44 cm | dla średnio zaawansowanych | dobry kompromis między detalem a rozmiarem |
| 1:200 | około 77 cm | dla doświadczonych modelarzy | wyraźne detale i duża obecność modelu |
| 1:100 | około 154 cm | dla ambitnych projektów kartonowych lub scratchbuildingu | możliwość bardzo dokładnego odwzorowania |
Na pierwszy kontakt wybrałbym skalę 1:700. Mały model pozwala poznać geometrię kadłuba, sposób malowania i pracę z kalkomaniami bez inwestowania wielu tygodni. Trzeba jednak uważać na delikatne maszty, peryskopy i relingi, bo w tej skali nawet niewielka kropla kleju potrafi zniszczyć detal.
Skala 1:350 jest moim zdaniem najbardziej efektowna. Model ma około 44 cm długości, więc można już czytelnie odwzorować wyrzutnie, płytki wyciszające i podziały konstrukcyjne. Jednocześnie nadal da się go przechowywać na zwykłej półce, choć potrzebna będzie stabilna podstawka.
Duże skale wymagają więcej cierpliwości, miejsca i kontroli nad powierzchnią. Na długim kadłubie od razu widać nierówności szpachli, krzywo wklejone połówki i różnice w odcieniu farby. Większy model nie wybacza błędów, ale daje też największą satysfakcję, gdy konstrukcja zostanie dobrze spasowana.
Jak zbudować model krok po kroku
Najpierw sprawdź kadłub
Przed użyciem kleju warto przymierzyć połówki kadłuba na sucho i sprawdzić, czy nie powstaje skręcenie. Długi kadłub najlepiej sklejać etapami, zaczynając od dziobu albo rufy i stopniowo przesuwając się w stronę przeciwnego końca. Pomaga taśma malarska, kilka klipsów oraz klej o wolniejszym czasie wiązania.
Po wyschnięciu spoinę trzeba delikatnie wyszlifować. Jeśli pojawi się większa szczelina, używam cienkiej warstwy szpachlówki, a potem papieru ściernego o gradacji około 600-1000. Nie warto od razu sięgać po bardzo agresywne ścieranie, bo łatwo zniszczyć linie podziału i fakturę powierzchni.
Odtwórz charakterystyczne detale
W modelu warto zwrócić uwagę na kiosk, stery głębokości, osłony śrub oraz boczne wyrzutnie pocisków. W zależności od zestawu część elementów może być uproszczona. Wtedy przydają się cienkie arkusze plastiku, drut modelarski i małe wiertło ręczne, czyli tak zwany pin vise.
Najtrudniejsze są zwykle cienkie maszty i anteny. Montuję je dopiero po zakończeniu głównych prac malarskich, ponieważ łatwo je wyłamać podczas szlifowania albo obracania kadłuba. W małej skali lepiej mieć kilka prostych, czystych detali niż dużą liczbę elementów przyklejonych niedbale.
Malowanie bez przesady
Kadłub rosyjskiego okrętu nie powinien być jednolicie czarny. Lepszy efekt daje bardzo ciemny grafit, czerń złamana szarością oraz nieco jaśniejszy odcień na górnych powierzchniach. Część podwodną można pomalować ciemnym czerwono-brązowym kolorem, choć odcień powinien zależeć od wybranego okresu i stanu jednostki.
Przed malowaniem warto położyć podkład, który ujawni rysy i nierówności. Po bazowym kolorze można zastosować delikatne rozjaśnienie środka paneli, a następnie wash, czyli mocno rozcieńczoną farbę wpływającą w zagłębienia. Na okręcie podwodnym łatwo przesadzić z brudzeniem. Kursk nie powinien wyglądać jak wrak wyciągnięty po wielu latach, jeśli przedstawiamy go w okresie służby.
Wybierz wersję prezentacji
Najprostsza jest ekspozycja na podstawce, z kadłubem pokazanym w całości. To dobre rozwiązanie dla początkujących, bo pozwala skupić się na geometrii i malowaniu. Można też przygotować wersję wodną z taflą żywicy, ale wymaga ona poprawnego ustawienia modelu i ostrożnego zabezpieczenia farby.
Diorama wraku ma sens tylko wtedy, gdy chcemy opowiedzieć konkretną historię. W takim przypadku przydadzą się stonowane kolory, fragment dna morskiego i subtelne ślady uszkodzeń. Nie robiłbym z tego sceny pełnej ognia, dymu i przesadnego efektu filmowego, ponieważ powaga wydarzenia wymaga oszczędnej formy.
Najczęstsze błędy przy budowie Kurska
- Zbyt czarny kadłub sprawia, że model traci detale. Lepsze są różne odcienie grafitu i szarości.
- Brak przymiarki na sucho często kończy się krzywą linią łączenia połówek.
- Nadmierne brudzenie zamienia realistyczny okręt w fantazyjny wrak.
- Zbyt gruba warstwa farby zalewa małe otwory, kratki i linie podziału.
- Nieprawidłowa kolejność prac prowadzi do łamania masztów i sterów podczas późniejszego montażu.
Najczęściej widzę problem nie w braku umiejętności, lecz w pośpiechu. Kadłub wygląda na prosty, więc modelarz chce szybko przejść do malowania, a dopiero później zauważa nierówności. Przy tak dużej jednostce rozsądniej podzielić budowę na etapy i po każdym z nich zrobić krótką kontrolę z różnych stron.
Drugą pułapką jest przesadne poprawianie zestawu. Dodatkowe detale mają sens, jeśli są widoczne w wybranej skali. W modelu 1:700 cienki drut może wyglądać świetnie, ale równie łatwo stać się nieproporcjonalnym, grubym prętem. Wierność skali jest ważniejsza niż liczba dodatków.
Dlaczego ten model dobrze pasuje do kolekcji militarnej
Okręt podwodny pozwala pokazać inną stronę modelarstwa militarnego niż czołg czy samolot. Nie ma tu wielu kolorowych oznaczeń ani rozbudowanego uzbrojenia widocznego z zewnątrz. Liczą się proporcje, faktura, subtelne różnice powierzchni i umiejętne przedstawienie skali.
Budowa tego modelu może też stać się lekcją historii techniki. Przy okazji pracy można wyjaśnić, czym różni się kadłub ciśnieniowy od zewnętrznego, dlaczego okręt miał tak dużą szerokość i do czego służyły boczne wyrzutnie. Dzięki temu gotowa makieta nie jest wyłącznie dekoracją, lecz przedmiotem opowiadającym konkretną historię.
Jeżeli dopiero zaczynasz, wybrałbym prosty zestaw w skali 1:700 i ekspozycję na podstawce. Osobie bardziej doświadczonej poleciłbym 1:350, ponieważ dopiero wtedy sylwetka Oscara II naprawdę pokazuje swoją skalę i ciężar. Najważniejsze, aby przed zakupem sprawdzić liczbę części, sposób łączenia kadłuba oraz dostępność kalkomanii i instrukcji.
Jak zachować historyczny charakter gotowej makiety
Najlepszy efekt daje decyzja o konkretnym momencie, który ma przedstawiać model. Można zbudować jednostkę w okresie służby, podczas ćwiczeń albo jako wrak na dnie Morza Barentsa. Każda wersja wymaga innego stopnia zużycia, innego tła i innej kolorystyki.
W przypadku przedstawienia okrętu przed katastrofą warto zachować czysty, operacyjny wygląd i ograniczyć ślady korozji. Przy wersji wrakowej trzeba pamiętać, że celem nie jest efektowna scenografia, tylko czytelne upamiętnienie załogi. Stonowana podstawka, opis jednostki i data 12 sierpnia 2000 roku często mówią więcej niż rozbudowane efekty specjalne.
To właśnie dlatego K-141 pozostaje ciekawym tematem dla modelarza. Łączy wymagającą, nietypową sylwetkę, duże możliwości techniczne i historię, która nadaje gotowej pracy znaczenie. Dobrze wykonany model nie musi być ogromny ani pełen dodatków. Wystarczy, że ma równe linie, przemyślaną kolorystykę i pokazuje, dlaczego ten okręt był tak wyjątkowy.
