Smukły kadłub, trójkątne skrzydło i start wspomagany rakietą sprawiają, że radziecki dron rozpoznawczy Tu-143 wyróżnia się na tle typowych samolotów wojskowych. W modelarstwie militarnym jest ciekawym wyborem dla osób, które chcą zbudować niewielki, ale technicznie charakterystyczny model, a przy okazji poznać realia zimnowojennego rozpoznania. Poniżej omawiam jego historię, dane techniczne, dostępny wariant w skali 1:72 oraz praktyczny sposób budowy, malowania i ekspozycji.
Niewielki model, za którym stoi zaawansowana konstrukcja rozpoznawcza
- Tu-143 Reys był radzieckim bezpilotowym samolotem do rozpoznania taktycznego.
- Oryginał miał 8,06 m długości, osiągał około 875-950 km/h i latał przez mniej więcej 13 minut.
- W skali 1:72 model ma około 112 mm długości i 31 mm rozpiętości.
- Zestaw modelarski oferuje trzy warianty ekspozycji: w locie, na podwoziu albo na wózku transportowym.
- Najwięcej uwagi wymagają łączenie połówek kadłuba, delikatne elementy oraz malowanie nosa z wyposażeniem rozpoznawczym.
Tu-143 Reys i jego miejsce w historii lotnictwa
Tu-143, znany również jako Reys, czyli „lot” albo „rejs”, powstał w biurze konstrukcyjnym Tupolewa na przełomie lat 60. i 70. XX wieku. Pierwszy udany lot odbył się w grudniu 1970 roku, a produkcja seryjna ruszyła w 1973 roku i trwała do 1989 roku. W tym czasie powstało około 950 egzemplarzy.
Nie był to dron w dzisiejszym znaczeniu, wyposażony w cyfrową kamerę, łącze satelitarne i operatora obserwującego obraz na żywo. Reys wykonywał wcześniej zaprogramowaną trasę, zbierał dane za pomocą aparatury fotograficznej lub telewizyjnej, a później wracał w wyznaczony rejon lądowania. To właśnie ta autonomiczność sprawia, że konstrukcja jest tak interesująca dla modelarza.
System VR-3 wykorzystywano do rozpoznania obszaru oddalonego od linii frontu o około 60-70 km. Dron miał działać na małej wysokości, także w trudnym terenie i przy silnej obronie przeciwlotniczej. Służył między innymi w Związku Radzieckim, Czechosłowacji, Rumunii, Iraku, Mongolii i Syrii, dlatego model można pomalować w kilku różnych schematach historycznych.
Jak wyglądała konstrukcja i misja tego drona
Samolot miał bezogonowy układ aerodynamiczny z nisko umieszczonym trójkątnym skrzydłem. Przednia, odłączana część kadłuba mieściła moduł rozpoznawczy. W zależności od wersji znajdował się tam aparat fotograficzny, zestaw telewizyjny albo wyposażenie do pomiaru promieniowania.
| Parametr | Dane oryginału | Znaczenie dla modelarza |
|---|---|---|
| Długość | 8,06 m | Smukły kadłub i długi, prosty profil |
| Rozpiętość | 2,24 m | Mała powierzchnia skrzydeł w gotowym modelu |
| Prędkość | 875-950 km/h | Warto pokazać go jako maszynę szybką, a nie powolny samolot obserwacyjny |
| Zasięg maksymalny | Do około 180 km | Pokazuje operacyjny charakter konstrukcji |
| Praktyczny zasięg misji | Około 60-80 km | Lepszy punkt odniesienia dla typowego użycia |
| Czas lotu | Około 13 minut | Krótka, wcześniej zaprogramowana misja |
| Maksymalny pułap | Około 5000 m | Warianty rozpoznania fotograficznego działały znacznie niżej |
| Masa startowa | Około 1230 kg | Wyjaśnia obecność rakietowego wspomagania startu |
Start odbywał się z samobieżnej wyrzutni SPU-143. Dron korzystał z silnika odrzutowego TR3-117, a podczas rozpoczęcia lotu otrzymywał dodatkowe przyspieszenie od rakietowego silnika startowego. Lądowanie było równie charakterystyczne. Po wykonaniu manewru podejścia uruchamiano spadochrony, a następnie silnik hamujący pomagał osadzić maszynę na podwoziu.
W modelu te elementy mają duże znaczenie wizualne. Sam kadłub jest prosty i gładki, więc nawet niewielkie niedokładności w łączeniu połówek będą widoczne. Z kolei rakieta startowa, podwozie i wózek transportowy pozwalają zbudować ciekawszą scenkę niż zwykły model ustawiony na podstawce.
Czy model w skali 1:72 jest dobrym wyborem

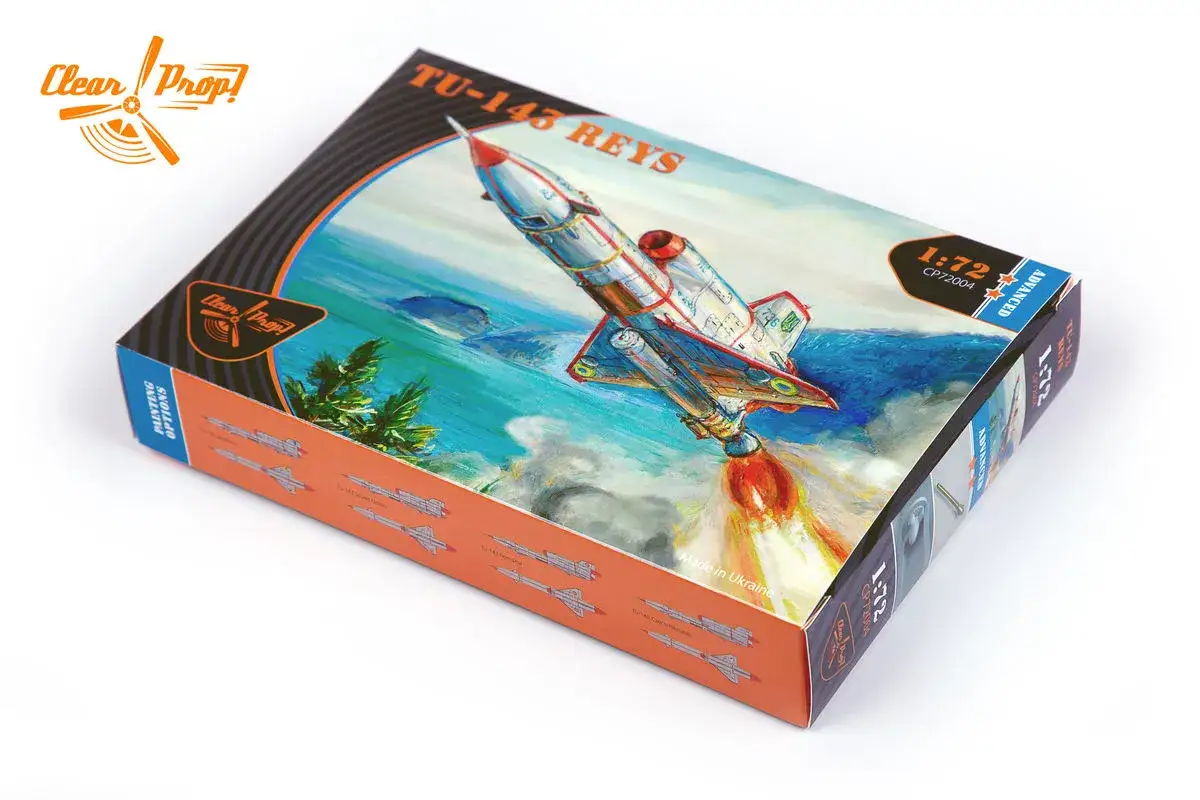

Najłatwiej znaleźć zestaw przedstawiający Reysa w skali 1:72. Według danych producenta ma on 55 części plastikowych, 5 elementów fototrawionych i mosiężną rurkę Pitota. Gotowy model mierzy około 112 mm długości i 31,3 mm rozpiętości, więc bez trudu zmieści się na półce z innymi samolotami w tej skali.
To nie jest typowy zestaw dla osoby, która pierwszy raz trzyma w ręku skalpel. Producent określa go jako przeznaczony dla zaawansowanych modelarzy, głównie ze względu na drobne elementy i blaszki fototrawione. Początkujący również może sobie z nim poradzić, ale rozsądnie będzie wcześniej zbudować prostszy model samolotu i poćwiczyć szpachlowanie oraz klejenie małych części.
Dużą zaletą jest możliwość wyboru jednej z trzech konfiguracji. Model można zaprezentować w locie z rakietą startową, na podwoziu albo na wózku transportowym. W zestawie przewidziano również różne warianty nosa, między innymi z aparaturą fotograficzną i telewizyjną, a kalkomanie pozwalają odtworzyć cztery schematy malowania.
| Wariant prezentacji | Największa zaleta | Dla kogo będzie najlepszy |
|---|---|---|
| W locie | Najbardziej dynamiczny wygląd | Dla osób, które chcą podkreślić szybkość drona |
| Na podwoziu | Dobrze pokazuje konstrukcję dolnej części kadłuba | Dla modelarzy skupionych na detalach technicznych |
| Na wózku transportowym | Tworzy zalążek małej dioramy | Dla osób zainteresowanych scenkami lotniskowymi |
Na karcie producenta zestaw był wyceniany na około 12 euro, ale cena w Polsce zależy od sklepu, dostępności, kursu walut i kosztu dostawy. Do budżetu trzeba doliczyć farby, klej, podkład i ewentualnie szpachlówkę. Przy tak małym modelu dodatki potrafią kosztować więcej niż sam plastik, szczególnie gdy nie mamy jeszcze podstawowych materiałów.
Budowa bez frustracji i niepotrzebnych poprawek
Najpierw wybierz wersję ekspozycji
Przed rozpoczęciem klejenia decyduję, czy model będzie przedstawiał start, lądowanie czy obsługę naziemną. To ważne, ponieważ wybrana konfiguracja wpływa na kolejność montażu, a późniejsze zmiany mogą wymagać odcinania już przyklejonych elementów.
Jeśli zależy mi na maksymalnej czytelności sylwetki, wybieram wariant na wózku. W locie model wygląda efektownie, ale cienkie elementy podwozia znikają, a cała uwaga skupia się na kadłubie i rakiecie startowej.
Pracuj od geometrii do detalu
- Przymierz połówki kadłuba na sucho i sprawdź, czy nie powstaje przesunięcie.
- Sklej główne części cienką warstwą kleju, kontrolując linię grzbietu i spodu.
- Usuń nadlewki przed zamontowaniem małych elementów.
- Wyrównaj łączenia delikatną szpachlówką i przeszlifuj je papierem o gradacji około 800-1200.
- Dodaj skrzydła, stateczniki i elementy podwozia dopiero po uzyskaniu poprawnej osi kadłuba.
- Blaszki fototrawione oraz rurkę Pitota zamontuj pod koniec budowy.
W przypadku cienkich elementów fototrawionych najlepiej sprawdza się klej cyjanoakrylowy nakładany punktowo. Zwykły klej do polistyrenu nie połączy metalu z plastikiem. Nie próbowałbym też malować blachy przed przymierzeniem, bo farba łatwo odpryskuje podczas wyginania.
Najczęstszy błąd polega na zbyt szybkim przyklejeniu sondy Pitota, anten i drobnych wsporników. Przy pracy z kadłubem długości niewiele ponad 11 cm takie elementy są wyjątkowo narażone na złamanie. Zostawiam je na sam koniec i przechowuję model na podstawce, zamiast przesuwać go po biurku.
Malowanie i ślady eksploatacji na małej powierzchni
Tu-143 nie potrzebuje przesadnego brudzenia. Jego prosta, użytkowa forma najlepiej wygląda wtedy, gdy zachowamy kontrast między gładkim kadłubem a zużytymi elementami technicznymi. Zbyt mocne obicia mogą sprawić, że mały model zacznie wyglądać jak fantazyjny pojazd, a nie sprzęt wojskowy.
Przygotowanie powierzchni
Po szlifowaniu nakładam cienką warstwę podkładu. Jasnoszary albo czarny podkład pomaga wychwycić niedoskonałości, których nie widać na surowym plastiku. Jeżeli pojawią się rysy, lepiej poprawić je przed malowaniem niż próbować ukryć je weatheringiem.
Kolor dobieram do konkretnego operatora i epoki przedstawionej na kalkomaniach. Nie każdy egzemplarz powinien wyglądać identycznie, dlatego przed malowaniem sprawdzam fotografie wybranego wariantu, zwłaszcza w przypadku oznaczeń czechosłowackich, rumuńskich lub ukraińskich.
Przeczytaj również: Flakvierling 38 w modelarstwie - budowa i malowanie modelu
Delikatne postarzenie
- ciemniejszy wash można zastosować przy panelach, wnękach i łączeniach,
- suchy pędzel sprawdzi się na podwoziu oraz wózku transportowym,
- ślady sadzy warto ograniczyć do okolic dyszy i rakiety startowej,
- matowy lakier końcowy zabezpieczy farbę i wyrówna połysk kalkomanii.
Na tak małej powierzchni łatwo przesadzić z washem. Zwykle rozcieńczam go mocniej niż przy modelach w skali 1:35 i usuwam nadmiar niemal od razu. Dzięki temu linie podziału są czytelne, ale nie dominują nad sylwetką.
Jak zbudować ciekawą ekspozycję bez dużej dioramy
Najprostsza podstawka może przedstawiać fragment betonowej płyty, asfaltowego placu albo trawiastego terenu przy zapleczu technicznym. W przypadku Reysa szczególnie dobrze działa scena z wózkiem transportowym i niewielką tabliczką informacyjną, ponieważ pokazuje, że był elementem większego systemu VR-3, a nie samodzielnym samolotem.
Można też ustawić model obok małej ciężarówki, figurki obsługi lub fragmentu wyrzutni, ale dodatki powinny zachować właściwą skalę. Przy długości 112 mm nawet zbyt duża skrzynka narzędziowa natychmiast zaburzy proporcje scenki.
Sam wybieram raczej oszczędną aranżację. Ten dron ma ciekawą sylwetkę i nie potrzebuje wielu akcesoriów, żeby przyciągać uwagę. Najlepiej wyeksponować nos z wyposażeniem, rakietę startową albo charakterystyczne podwozie, zamiast zasłaniać je roślinnością i figurkami.
Co najbardziej decyduje o udanym modelu Reysa
W przypadku tego zestawu największą różnicę robią trzy rzeczy: równe sklejenie kadłuba, poprawne ustawienie skrzydeł oraz spokojne malowanie. Detale fototrawione są przydatne, ale nie uratują modelu, którego główne części są przesunięte względem osi.
Traktuję Tu-143 jako bardzo dobry projekt dla modelarza, który chce odejść od popularnych myśliwców i czołgów. Jest niewielki, nie wymaga ogromnej gabloty, a jednocześnie łączy historię zimnej wojny, technikę bezpilotową i kilka interesujących możliwości ekspozycji.
Najrozsądniej zacząć od wyboru operatora i wersji wyposażenia, a dopiero potem kupować farby oraz planować podstawkę. Taka kolejność ogranicza poprawki i pozwala zbudować model, który nie tylko dobrze wygląda, lecz także opowiada konkretną historię o pierwszej generacji wojskowych dronów rozpoznawczych.
