Wnętrze EN57 potrafi wyglądać zupełnie inaczej w zależności od rocznika, przewoźnika i zakresu modernizacji. Klasyczny skład kojarzy się z plastikowymi lub dermowymi siedzeniami, wysokimi stopniami i charakterystycznym układem przedsionków, podczas gdy przebudowane jednostki oferują klimatyzację, toalety dla osób z ograniczoną mobilnością, stojaki rowerowe i nowoczesny system informacji pasażerskiej.
Najważniejsze różnice między starym a zmodernizowanym EN57
- Klasyczny układ obejmuje trzy człony, przedsionki i przedziały z siedzeniami 2+2.
- W starszych jednostkach za komfort odpowiadały głównie ogrzewacze pod siedzeniami, a klimatyzacji zwykle nie było.
- Modernizacja może przynieść klimatyzację, nowe fotele, monitoring, gniazdka 230 V i elektroniczną informację pasażerską.
- W zależności od projektu skład ma 160-180 miejsc siedzących, jedną lub dwie toalety oraz 4-8 miejsc na rowery.
- Dla modelarza najważniejsze są przedsionki, układ siedzeń, ścianki działowe i rozmieszczenie wyposażenia.
Jak wygląda klasyczne wnętrze EN57
Oryginalny EN57 jest trójczłonowym elektrycznym zespołem trakcyjnym. Dwa skrajne człony mają kabiny maszynisty, a środkowy wagon pełni funkcję napędową. Każdy człon podzielono na trzy główne strefy pasażerskie, rozdzielone dwoma przedsionkami z drzwiami wejściowymi.
W klasycznej wersji pasażer przechodzi przez stosunkowo wąski przedsionek, a dalej trafia do części z siedzeniami ustawionymi po obu stronach przejścia. Charakterystyczny jest układ 2+2, czyli po dwa miejsca przy każdym boku wagonu. W starszych opisach pojawia się liczba około 200-212 miejsc siedzących, ale konkretna pojemność zależała od wersji i późniejszych przeróbek.
Najbardziej rozpoznawalnym elementem są siedzenia. Spotyka się twarde tworzywo sztuczne, ławki pokryte dermą oraz późniejsze tapicerowane fotele. Kolorystyka zmieniała się wraz z naprawami, dlatego nie istnieje jeden uniwersalny wygląd każdego starego EN57. Dla mnie właśnie ta różnorodność jest ciekawa, bo pokazuje, jak długo konstrukcja była utrzymywana w ruchu.
Nad oknami znajdowały się półki na bagaż podręczny, a pod oknami składane stoliki i niewielkie śmietniczki. Ogrzewanie umieszczano pod siedzeniami. Rozwiązanie było proste i skuteczne, ale pasażerowie często narzekali na nierównomierną temperaturę oraz bardzo ciepłe obudowy grzejników.
Przedsionki i drzwi wejściowe
Przedsionek nie jest w EN57 tylko miejscem do przejścia. To strefa, która łączy drzwi zewnętrzne, drzwi do części pasażerskiej i elementy wyposażenia technicznego. W oryginalnych jednostkach drzwi wejściowe były przesuwne i napędzane pneumatycznie, a ich charakterystyczne zamykanie stało się częścią codziennego doświadczenia podróży tym taborem.
W członach sterowniczych przestrzeń za kabiną maszynisty mogła służyć pasażerom z większym bagażem albo jako pomieszczenie służbowe. Nie zawsze znajdował się tam typowy rząd siedzeń, dlatego przy oglądaniu zdjęć łatwo pomylić tę strefę ze zwykłym przedziałem.
Układ siedzeń i przestrzeń dla pasażerów
Wnętrze zaprojektowano przede wszystkim z myślą o ruchu podmiejskim i regionalnym. Liczyła się duża liczba miejsc, szybka wymiana pasażerów i możliwość przewozu osób stojących. Z tego powodu przejście jest centralne, a przestrzeń przy drzwiach pozostaje stosunkowo otwarta.
Klasyczne ławki zapewniają prosty dostęp do siedzenia, ale nie oferują poziomu wygody znanego z nowszych zespołów trakcyjnych. W dłuższej podróży znaczenie mają twarde oparcia, brak podłokietników i ograniczona ilość miejsca na nogi. Na krótkiej trasie taki układ spełnia swoje zadanie, natomiast przy przejeździe trwającym kilka godzin jego kompromisy stają się wyraźne.
| Element | Klasyczny EN57 | Wersja po modernizacji |
|---|---|---|
| Siedzenia | Najczęściej ławki plastikowe lub dermowe, układ 2+2 | Nowe fotele, często układ rzędowy i naprzeciwległy |
| Klimatyzacja | Zwykle brak | Często montowana, ale zależy od zakresu przebudowy |
| Ogrzewanie | Grzejniki pod siedzeniami | Nagrzewnice nawiewne i klimatyzacja |
| Informacja pasażerska | Tablice mechaniczne lub prosty system głosowy | Ekrany LCD, diody LED i komunikaty głosowe |
| Rowery i wózki | Brak wyraźnie wydzielonych stref w wielu egzemplarzach | Stojaki rowerowe, miejsca dla wózków i podesty |
| Toaleta | Mała, często o skromnym wyposażeniu | Jedna lub dwie toalety w obiegu zamkniętym |
Tabela pokazuje ogólną tendencję, a nie sztywną regułę. EN57 modernizowano w wielu zakładach i dla różnych przewoźników, dlatego dwa składy o podobnym oznaczeniu mogą mieć inne fotele, drzwi, toalety czy układ ścianek.

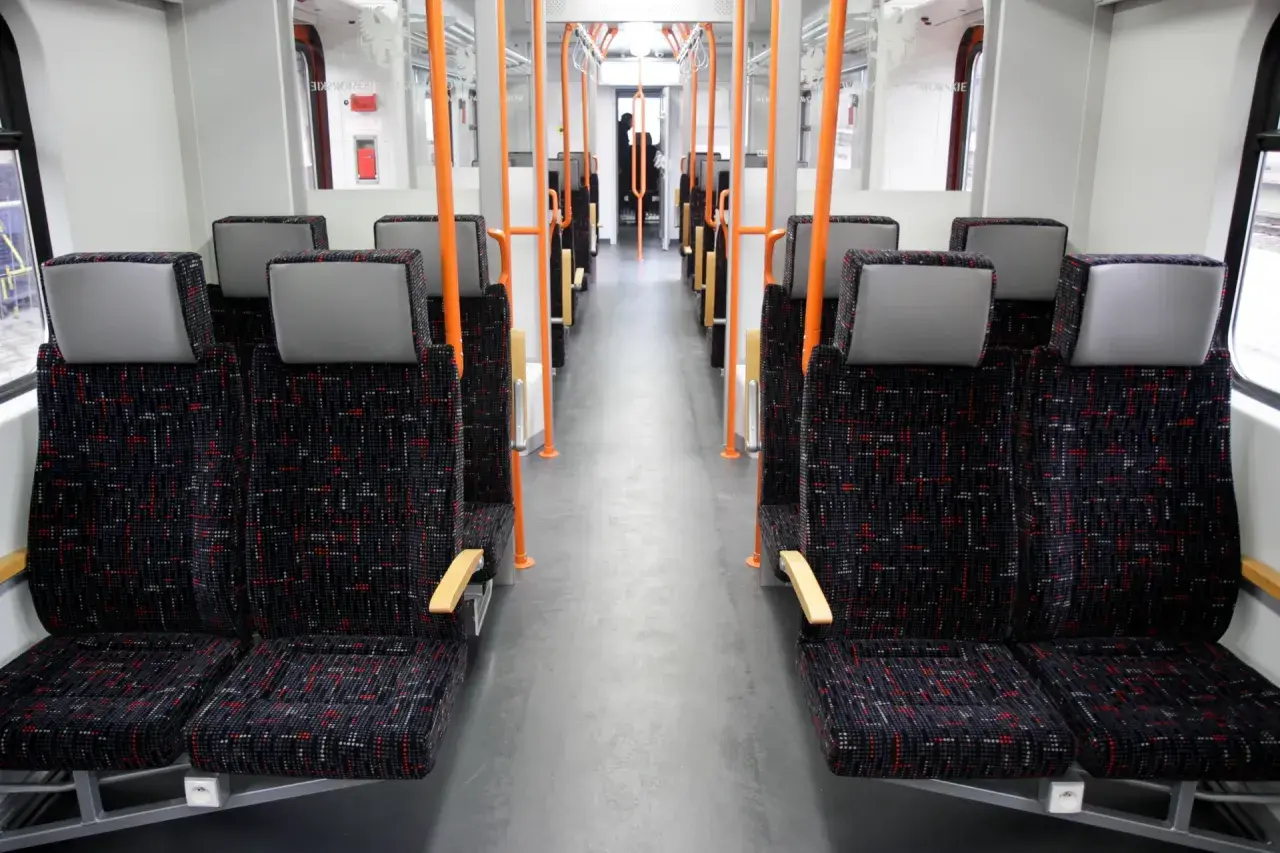

Co najczęściej zmienia modernizacja
Modernizacja nie polega wyłącznie na wymianie tapicerki. W dobrze zaprojektowanej przebudowie zmienia się właściwie cała strefa pasażerska, od podłogi i ścian po system wentylacji. W dokumentacji PESA dla modernizowanych jednostek podawany jest zakres obejmujący między innymi 160-180 miejsc siedzących, 4-8 miejsc na rowery i 1-2 toalety.
Więcej światła i mniej podziałów
W wielu wariantach usunięto część dawnych ścianek działowych, tworząc bardziej otwarte wnętrze. Pojawiają się szklane wiatrochrony, lżejsze fotele i jaśniejsze laminaty. Taki zabieg optycznie powiększa wagon, choć nie zmienia podstawowego faktu, że jest to konstrukcja z wysoką podłogą i stopniami przy wejściu.
Klimatyzacja i ogrzewanie
W zmodernizowanym pojeździe agregaty klimatyzacyjne montuje się na dachu, a powietrze rozprowadza kanałami nad strefami siedzeń. Ogrzewanie może działać z wykorzystaniem nagrzewnic nawiewnych umieszczonych pod fotelami. Dla pasażera oznacza to bardziej równą temperaturę, ale komfort zależy od konkretnego projektu i sprawności instalacji.
Przeczytaj również: Cysterna BP do zabawy, kolekcji i makiety - jak wybrać?
Toaleta, rowery i dostępność
Nowe toalety mają zwykle obieg zamknięty, czyli odpady trafiają do zbiornika, a nie bezpośrednio na tor. W wybranych modernizacjach jedna kabina spełnia wymagania TSI PRM, czyli europejskich zasad dotyczących dostępności dla osób o ograniczonej mobilności. Może mieć szersze drzwi, poręcze, przewijak i odpowiednią przestrzeń manewrową.
Dodanie stojaków na rowery oraz miejsc dla wózków wymagało odebrania części przestrzeni siedzącej. To rozsądny kompromis w ruchu regionalnym, gdzie skład ma obsługiwać różne grupy pasażerów, a nie tylko maksymalizować liczbę foteli.
Stary i zmodernizowany wariant w codziennej podróży
Najłatwiej zauważyć różnicę już po wejściu. W klasycznym składzie dominują twarde powierzchnie, prosty laminat, metalowe poręcze i dźwięki mechanicznych urządzeń. Zmodernizowany wariant jest zwykle jaśniejszy, cichszy i bardziej uporządkowany, choć nie zawsze oznacza to luksus. Nadal mamy do czynienia z przebudowanym pojazdem o konstrukcji wywodzącej się z lat sześćdziesiątych.
W codziennej eksploatacji największą różnicę robią trzy rzeczy: klimatyzacja, fotele i informacja pasażerska. Monitoring, gniazdka 230 V czy Wi-Fi są przydatne, ale nie zrekompensują źle zaprojektowanego układu siedzeń. Z mojego punktu widzenia właśnie ergonomia powinna być pierwszym kryterium oceny modernizacji, a efektowna kolorystyka dopiero drugim.
Nie każdy zmodernizowany EN57 ma identyczne wyposażenie. Jedna wersja może mieć dwie toalety, inna tylko jedną. W jednym składzie znajdziemy gniazdka USB i wygodne fotele, w innym ograniczono zakres prac do napędu, drzwi oraz odświeżenia wnętrza. Dlatego przy opisie konkretnego egzemplarza trzeba podawać jego wariant, przewoźnika albo numer jednostki.
Jak rozpoznać właściwy wariant na zdjęciu
Do szybkiej identyfikacji nie trzeba znać całej historii serii. Najpierw patrzę na rodzaj siedzeń i kolor ścian. Plastikowe ławki, drewnopodobne laminaty i grzejniki pod siedziskami wskazują na wnętrze zbliżone do klasycznego. Tapicerowane fotele, jasne panele, szklane przegrody i ekrany LCD sugerują modernizację.
Drugą wskazówką są drzwi. W starszym składzie widać klasyczne przedsionki i cięższe drzwi pneumatyczne. W nowszych przebudowach pojawiają się przyciski otwierania, fotokomórki oraz bardziej płaskie, nowoczesne obudowy mechanizmów.
Jeżeli interesuje mnie konkretny egzemplarz, sprawdzam także układ toalety i strefy rowerowej. To elementy, które mocno zmieniają wygląd wagonu, a jednocześnie często są pomijane na ogólnych fotografiach wnętrza.
Co z wnętrza EN57 warto odtworzyć w modelu
Dla modelarza najważniejsze jest zachowanie proporcji, a nie kopiowanie każdego detalu. W skali łatwo przesadzić z liczbą elementów i zbudować wnętrze, które wygląda efektownie, ale nie przypomina prawdziwego pojazdu. Zacząłbym od podziału każdego członu na dwa przedsionki i trzy strefy pasażerskie.
- W wersji klasycznej odwzoruj ławki w układzie 2+2, półki bagażowe i grzejniki pod siedzeniami.
- W modernizacji zastosuj lżejsze fotele, szklane przegrody i wyraźnie wydzieloną przestrzeń dla rowerów lub wózka.
- Nie pomijaj przedsionków, ponieważ to one nadają wnętrzu charakterystyczny rytm.
- Dobierz kolorystykę do konkretnego przewoźnika, zamiast mieszać detale z kilku różnych modernizacji.
- W modelu warto zaznaczyć toalety i drzwi służbowe, nawet jeśli będą widoczne tylko z bliska.
W małej skali najlepiej działają kontrasty. Ciemniejsze siedzenia, jaśniejsze ściany, czarne poręcze i niewielkie czerwone lub żółte oznaczenia drzwi pozwalają odczytać wnętrze bez malowania każdego uchwytu. To podejście sprawdza się również przy tworzeniu makiety, gdzie oglądający obserwuje pociąg z większej odległości.
Na co zwrócić uwagę, oglądając EN57 w 2026 roku
Nie zakładałbym, że każdy napotkany skład będzie miał wyposażenie zgodne z opisem katalogowym. W 2026 roku na torach nadal można spotkać zarówno jednostki zachowane niemal w historycznej formie, jak i głęboko zmodernizowane warianty. O wyglądzie wnętrza decyduje nie tylko wiek pojazdu, lecz także zakres ostatniej naprawy i wymagania konkretnego regionu.
Najuczciwszy opis powinien więc rozdzielać oryginalne wnętrze EN57 od wnętrza po modernizacji. To dwa różne doświadczenia pasażerskie, mimo że bazują na tym samym charakterystycznym pojeździe. Dla miłośnika kolei oba warianty są interesujące, a dla modelarza stanowią wręcz dwa osobne tematy do opracowania.
Dlaczego wnętrze EN57 pozostaje dobrym tematem dla modelarza
Największą zaletą tego taboru jest czytelna konstrukcja. Trzy człony, powtarzalne przedsionki, charakterystyczne ławki i łatwe do rozpoznania elementy wyposażenia pozwalają zbudować wiarygodny model nawet bez stosowania bardzo drogich dodatków.
Jeżeli zależy mi na realizmie, wybieram najpierw konkretną wersję jednostki, a dopiero potem szukam koloru siedzeń, rodzaju drzwi i wyposażenia. Dzięki temu model nie jest przypadkową mieszanką starego i nowego EN57, lecz spójną miniaturą określonego pojazdu. Właśnie ta konsekwencja robi większe wrażenie niż sama liczba detali.
