Gdy oglądam stary parowóz, najbardziej praktycznym elementem okazuje się często nie sama maszyna, lecz doczepiony za nią zbiornik na wodę i paliwo. Klasyczna lokomotywa z tendrem pozwalała wozić większy zapas potrzebny do pracy kotła, dlatego dobrze sprawdzała się na długich trasach i przy ciężkich składach. Wyjaśniam, jak działa ten układ, czym różni się od tendrzaka oraz na co zwrócić uwagę przy budowie modelu lub drewnianej zabawki.
Najważniejsze informacje o klasycznym układzie parowozu
- Tender to doczepiony pojazd z zapasem wody i paliwa.
- Nie napędza pociągu, ale zapewnia kotłowi zasoby potrzebne do wytwarzania pary.
- Przykładowy Ty2 mógł zabierać około 30 m³ wody i 8-10 ton węgla.
- W porównaniu z tendrzakiem taki układ ma większy zasięg, lecz gorzej radzi sobie z częstą jazdą tyłem.
- W modelarstwie najważniejsze są proporcje, połączenie obu części i odpowiednia skala.
Do czego służy tender i dlaczego znajduje się za parowozem
Tender jest specjalnym pojazdem kolejowym sprzęgniętym bezpośrednio z parowozem. W jego zbiornikach znajdują się przede wszystkim woda oraz paliwo, najczęściej węgiel, choć stosowano również olej opałowy, drewno i inne rozwiązania.
Kocioł zużywa ogromne ilości wody, ponieważ para napędzająca silniki tłokowe powstaje właśnie w wyniku jej podgrzewania. Osobny zbiornik pozwala zwiększyć zapas bez nadmiernego powiększania samej lokomotywy. To ważne także dla rozkładu masy, nacisku osi i dostępu palacza do skrzyni węglowej.
W praktyce tender nie jest zwykłym wagonem towarowym. Ma własne podwozie, zbiorniki, przewody hamulcowe, instalację wodną i połączenia umożliwiające bezpieczne przechodzenie przez łuki. Sprzęg między obiema częściami powinien być mocny, ale nie całkowicie sztywny, bo zestaw pracuje podczas ruszania, hamowania i pokonywania nierówności.
Jak działa lokomotywa z tendrem podczas jazdy
Praca całego zespołu zaczyna się w skrzyni węglowej. Palacz dostarcza paliwo na ruszt paleniska, a wytworzone ciepło podgrzewa wodę w kotle. Para trafia do cylindrów, gdzie porusza tłoki, a układ korbowy przekazuje ruch na koła napędne.
Woda z tendra jest doprowadzana do kotła za pomocą inżektorów. Są to urządzenia wykorzystujące parę do wtłaczania wody pod odpowiednim ciśnieniem. Tender dostarcza więc zasoby, ale nie tworzy siły pociągowej. Za napęd odpowiada kocioł, rozrząd pary, cylindry i koła lokomotywy.
Dobrym przykładem jest polski Ty2. W zależności od konkretnego tendra i wersji zestaw mógł mieć około 30 m³ zapasu wody oraz 8-10 ton węgla. Masa służbowa całego zespołu przekraczała 140 ton, a prędkość konstrukcyjna wynosiła około 80 km/h.
| Element | Przykładowa wartość dla Ty2 | Znaczenie |
|---|---|---|
| Zapas wody | około 30 m³ | umożliwiał dłuższą pracę bez postoju przy wieży wodnej |
| Zapas węgla | około 8-10 ton | zasilał palenisko podczas jazdy |
| Masa zespołu z tendrem | około 142-145 ton | wpływała na nacisk osi i wymagania wobec toru |
| Długość całkowita | około 23 m | pomaga ocenić skalę modelu i długość stanowiska |
Te liczby pokazują, dlaczego lokomotywy parowe wymagały rozbudowanej infrastruktury. Sama woda ważyła kilkadziesiąt ton, a jej uzupełnianie odbywało się na specjalnych stacjach. Bez sprawnego zaplecza nawet duży tender szybko tracił swoją przewagę.
Parowóz z doczepionym tendrem czy tendrzak
Najczęstsze nieporozumienie polega na utożsamianiu każdego parowozu z dużym tylnym zbiornikiem. W klasycznym układzie zasoby jadą w oddzielnym pojeździe. Tendrzak ma natomiast zbiorniki wbudowane w ramę lokomotywy, zwykle po bokach kotła albo za budką maszynisty.
| Cecha | Układ z osobnym tendrem | Tendrzak |
|---|---|---|
| Zapas paliwa i wody | W osobnym pojeździe | Na ramie lokomotywy |
| Zasięg | Zwykle większy | Zwykle mniejszy |
| Jazda tyłem | Mniej wygodna przy dużej prędkości | Łatwiejsza i bardziej uniwersalna |
| Typowe zastosowanie | Trasy dalekobieżne i ciężkie pociągi | Manewry, krótkie trasy, koleje przemysłowe |
| Zawracanie | Często wymagało obrotnicy | Było mniej problematyczne |
Osobny tender wygrywał tam, gdzie liczył się duży zasięg i długi czas pracy. Tendrzak był praktyczniejszy na bocznicach, w lokomotywowniach i przy manewrach, ponieważ maszynista miał lepszą widoczność, a pojazd zachowywał podobne właściwości w obu kierunkach.
Nie oznacza to jednak, że jedna konstrukcja była zawsze lepsza. Przy wyborze decydowały długość trasy, dostęp do wody, układ torów, dopuszczalne naciski osi i charakter pracy. Właśnie dlatego na kolei przez lata współistniały oba rozwiązania.
Najciekawsze typy tendrów i polskie przykłady
Tender skrzyniowy
Najbardziej rozpoznawalny wariant ma dużą skrzynię węglową z tyłu oraz zbiorniki wodne rozmieszczone w dolnej części. Takie rozwiązanie stosowano w wielu parowozach towarowych i pospiesznych. W modelu łatwo je rozpoznać po wyraźnie oddzielonej, wysokiej skrzyni na paliwo.

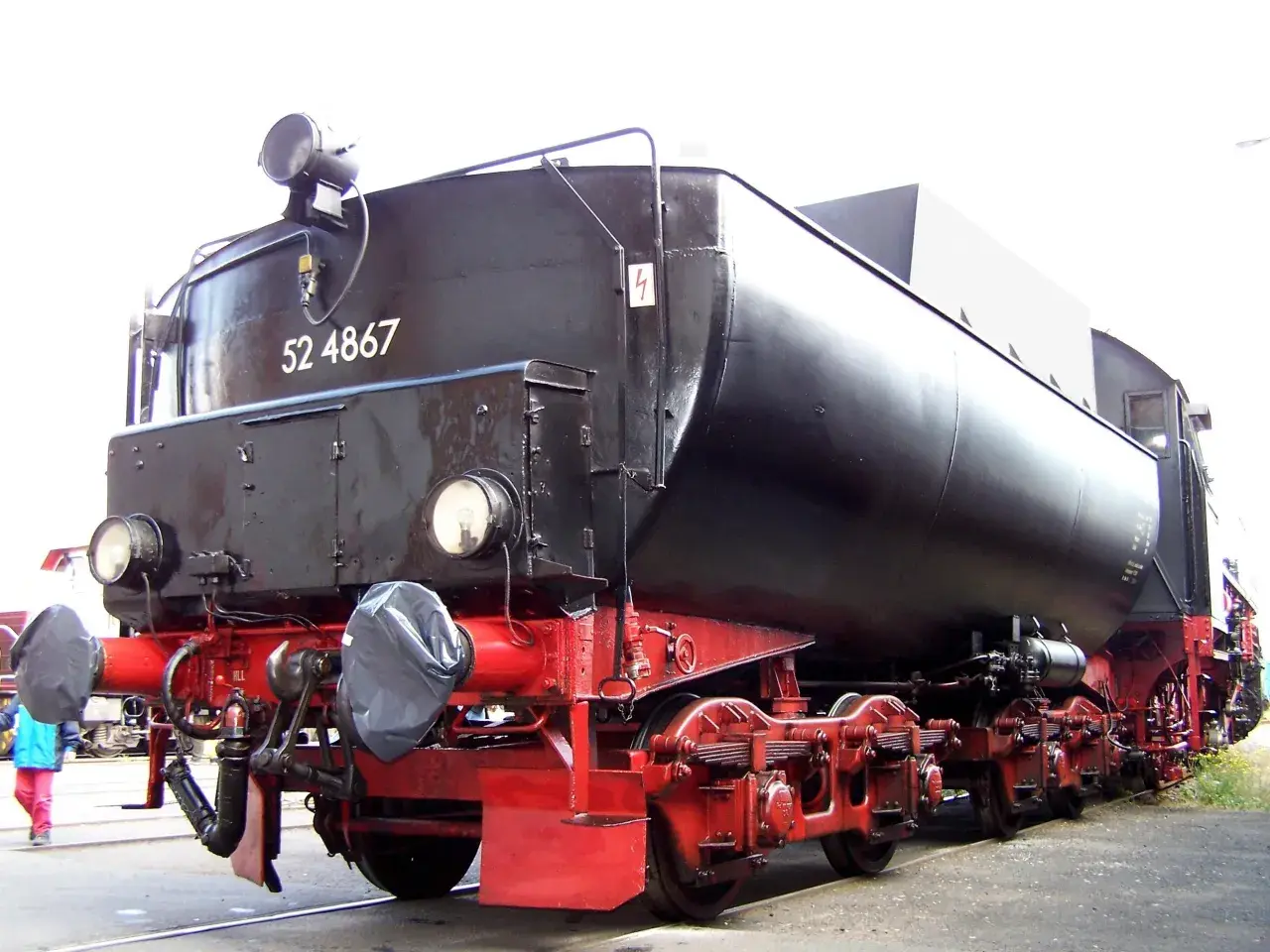

Tender wannowy
W tej odmianie zbiornik przypomina dużą wannę obejmującą znaczną część podwozia. Konstrukcja była uproszczona i dobrze nadawała się do produkcji seryjnej. W Polsce kojarzy się między innymi z parowozami Ty2 i Ty42, które wykorzystywano przy prowadzeniu ciężkich pociągów towarowych.
Przeczytaj również: Kolej żelazna od podstaw i realistyczna makieta
Tender kondensacyjny
To bardziej wyspecjalizowane rozwiązanie, w którym para odlotowa była skraplana i częściowo odzyskiwana. Dzięki temu można było ograniczyć zużycie wody, choć instalacja była cięższa, bardziej skomplikowana i trudniejsza w utrzymaniu. Dla zwykłego modelu kolekcjonerskiego jest to wariant ciekawy głównie wtedy, gdy odwzorowujemy konkretny historyczny egzemplarz.
W polskich zbiorach muzealnych szczególnie pouczające są parowozy serii Ty2, Ty42, Pt47 i Ol49. Różnią się przeznaczeniem, sylwetką i wielkością tendra, dlatego dobrze pokazują, że nie istniał jeden uniwersalny wzór. Przy budowie repliki najlepiej oprzeć się na zdjęciach konkretnego egzemplarza, a nie na ogólnym wyglądzie parowozu.
Jak odwzorować taki zestaw w modelu lub drewnianej zabawce
W modelarstwie najłatwiej popełnić błąd, skracając tender albo robiąc go zbyt wysokim. Z daleka lokomotywa nadal będzie przypominała parowóz, ale znikną właściwe proporcje. Ja zaczynam od ustalenia długości całego zestawu, a dopiero później dzielę ją na lokomotywę, sprzęg i tender.
Jeżeli przyjmę długość rzeczywistego zespołu na poziomie 22,975 m, otrzymam około 264 mm w skali H0 1:87 albo około 511 mm w skali 1:45. Te wartości pomagają zaplanować miejsce na półce, torowisko i promień skrętu.
- Najpierw sylwetka - zachowaj relację wysokości kotła, budki i skrzyni tendra.
- Potem podwozie - osie powinny znajdować się w jednej linii, a tender nie może wyglądać jak przypadkowy wagon.
- Sprzęg zostaw ruchomy - nawet w drewnianej zabawce poprawia to wygląd na łuku.
- Dodaj detale funkcjonalne - skrzynię węglową, włazy, stopnie i przewód między pojazdami.
- Nie przesadzaj z drobiazgami - w zabawce ważniejsza jest trwałość niż delikatna imitacja rur.
Do prostego modelu dobrze nadaje się sklejka, buk lub jesion, ponieważ są stabilne i odporne na uderzenia. Koła można wykonać z twardego drewna albo tworzywa, ale powinny mieć równe osie i lekki luz. Zbyt ciasne spasowanie szybko utrudni jazdę, a zbyt duży luz sprawi, że tender będzie się kołysał.
Jeśli model ma być tylko dekoracją, można skupić się na kolorystyce i detalach bocznych. Jeśli ma jeździć po torze, większe znaczenie mają masa, rozstaw osi, sprzęg i właściwe położenie środka ciężkości. To właśnie te elementy decydują, czy efektowny model będzie również praktyczny.
Co warto zapamiętać przed wyborem konkretnego modelu
Najprostszy test polega na sprawdzeniu, czy za kotłem znajduje się osobna rama z własnymi kołami i zbiornikami. Jeśli tak, mamy klasyczny układ z tendrem. Gdy zapas wody i paliwa mieści się na tej samej ramie co kocioł, jest to tendrzak.
Dla początkującego modelarza najlepszym punktem wyjścia będzie prosty parowóz towarowy z dobrze widocznym, proporcjonalnym tendrem. Taka konstrukcja pozwala przećwiczyć budowę dwóch połączonych brył, a jednocześnie pokazuje najważniejszą zasadę kolei parowej: zasięg zależał nie tylko od mocy lokomotywy, lecz także od tego, ile wody i paliwa mogła zabrać ze sobą.
