Gdy płynny ładunek musi bezpiecznie pokonać setki kilometrów, zwykła naczepa nie wystarczy. Naczepa cysterna łączy zbiornik, układ jezdny i specjalistyczne wyposażenie, dlatego jej budowa zależy od tego, czy wozi paliwo, mleko, chemikalia, gaz czy materiały sypkie. Wyjaśniam, jak działa, czym różnią się poszczególne odmiany i na co zwrócić uwagę przy wyborze pojazdu albo jego modelu.
Najważniejsze informacje o naczepach cysternach w kilku punktach
- Zastosowanie obejmuje transport cieczy, gazów skroplonych oraz wybranych materiałów sypkich.
- Typowa pojemność wynosi około 28-37 m³, choć specjalistyczne konstrukcje mogą mieć większy zbiornik.
- Zbiornik może być jednokomorowy lub podzielony na kilka komór, co pozwala przewozić różne ładunki.
- Przewóz paliw i chemikaliów wymaga zgodności z ADR, właściwego oznakowania i sprawnej dokumentacji.
- Najważniejsze przy wyborze są rodzaj medium, materiał zbiornika, wyposażenie rozładunkowe i masa własna.
Czym jest naczepa cysterna i jak działa
Naczepa cysterna to specjalistyczna naczepa, którą ciągnie ciągnik siodłowy. Zamiast skrzyni ładunkowej ma zamknięty zbiornik zamocowany na ramie, a jego wyposażenie dobiera się do właściwości przewożonego medium. W praktyce sama naczepa nie jest kompletnym pojazdem, ponieważ do jazdy potrzebuje ciągnika siodłowego z siodłem i instalacjami pneumatycznymi.

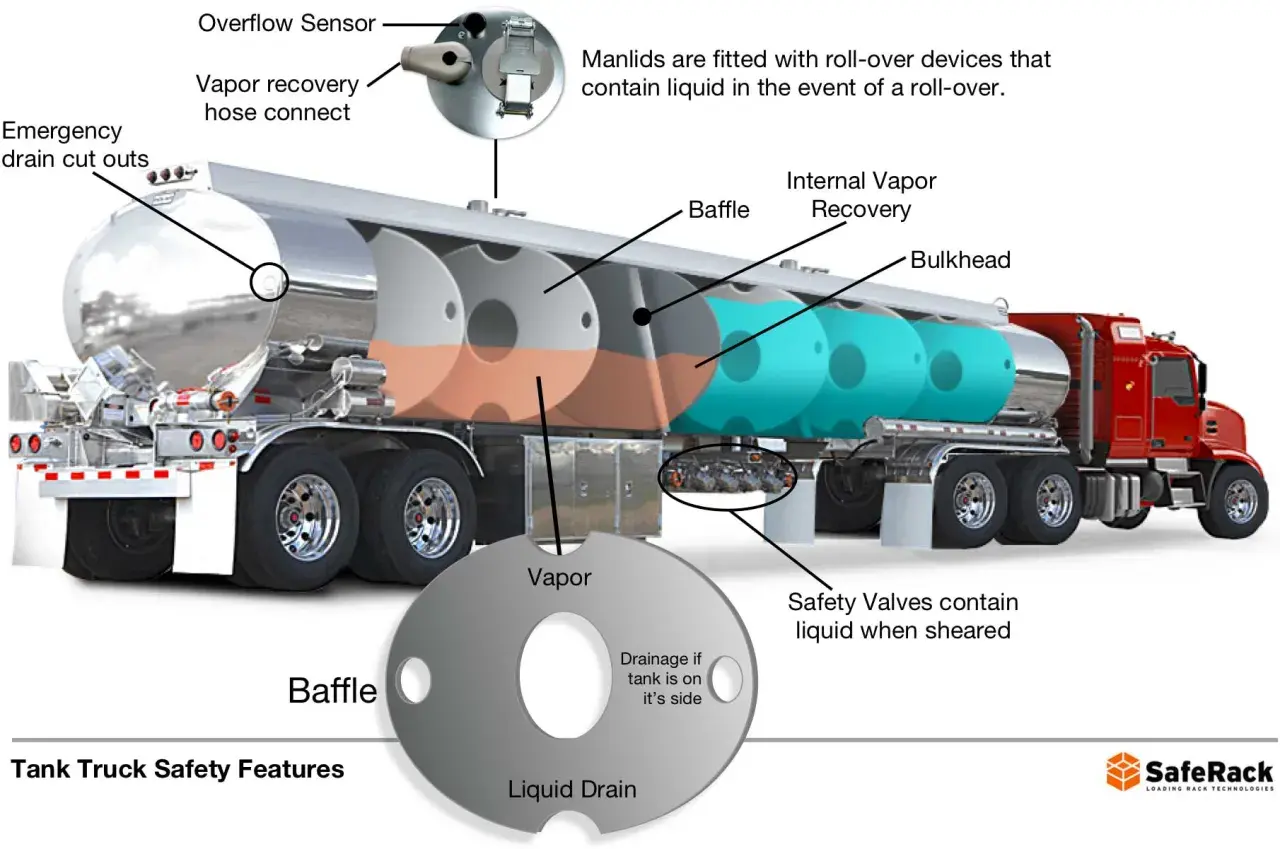

Zbiornik najczęściej ma kształt cylindryczny lub lekko owalny. Taka forma dobrze znosi obciążenia, ogranicza masę konstrukcji i ułatwia czyszczenie. Wewnątrz mogą znajdować się przegrody, czyli falochrony, które ograniczają gwałtowne przemieszczanie się cieczy podczas hamowania i pokonywania zakrętów.
Załadunek odbywa się przez włazy górne albo króćce technologiczne. Rozładunek może przebiegać grawitacyjnie, przez dolne zawory, lub z użyciem pompy napędzanej z przystawki odbioru mocy. To właśnie sposób opróżniania często decyduje o tym, czy dana konstrukcja nadaje się do konkretnej pracy.
Rodzaje cystern dopasowane do różnych ładunków
Nie istnieje jedna uniwersalna cysterna do wszystkiego. Zbiornik przeznaczony do mleka może być zupełnie nieodpowiedni do benzyny, a model do asfaltu potrzebuje ogrzewania, którego nie stosuje się w typowej cysternie spożywczej. Najpierw określam rodzaj ładunku, dopiero później analizuję pojemność i wyposażenie.
| Rodzaj naczepy | Typowe ładunki | Najważniejsze cechy |
|---|---|---|
| Paliwowa ADR | Benzyna, olej napędowy, paliwa lotnicze | Podział na komory, zabezpieczenia przeciwwybuchowe, oznakowanie ADR |
| Chemiczna | Kwasy, zasady, rozpuszczalniki | Odporna stal lub specjalne powłoki, odpowiednie uszczelnienia |
| Spożywcza | Mleko, woda, oleje, soki | Stal nierdzewna, izolacja, możliwość mycia i dezynfekcji |
| Do mas bitumicznych | Asfalt i lepiszcza | Izolacja oraz układ podgrzewania utrzymujący płynność ładunku |
| Gazowa | Gazy skroplone | Zbiornik ciśnieniowy, armatura bezpieczeństwa, rygorystyczne badania |
| Silosowa | Cement, mąka, granulaty | Rozładunek pneumatyczny, konstrukcja przystosowana do materiałów sypkich |
W cysternach paliwowych szczególnie praktyczny jest podział na kilka komór. Jedna naczepa może wtedy przewozić na przykład benzynę i olej napędowy, ale każdy produkt pozostaje w osobnej części zbiornika. Zwiększa to elastyczność transportu, choć oznacza też więcej zaworów, włazów i punktów wymagających kontroli.
Wersje spożywcze mają inne priorytety. Liczy się gładka powierzchnia wewnętrzna, brak miejsc, w których mogłyby gromadzić się resztki, oraz możliwość skutecznego mycia. Przy mleku i innych produktach wrażliwych na temperaturę przydaje się izolacja, która spowalnia nagrzewanie lub wychładzanie ładunku.
Budowa zbiornika ma większe znaczenie, niż widać z zewnątrz
Na pierwszy rzut oka większość cystern wygląda podobnie, ale o jej przydatności decydują szczegóły. Zwracam uwagę przede wszystkim na materiał zbiornika, liczbę komór, rodzaj armatury i sposób rozładunku. Te elementy wpływają zarówno na bezpieczeństwo, jak i na koszty późniejszego serwisu.
Materiał i wykończenie wnętrza
W cysternach spożywczych często stosuje się stal nierdzewną, ponieważ jest odporna na korozję i łatwa do utrzymania w czystości. W transporcie chemicznym wybór materiału zależy od reaktywności ładunku. Nie można zakładać, że każda stal nierdzewna będzie odpowiednia dla każdej substancji.
Zbiorniki paliwowe mogą być wykonywane z lekkich stopów, co pomaga obniżyć masę własną. Mniejsza tara oznacza większą możliwą masę ładunku, ale lekka konstrukcja nie zwalnia z kontroli szczelności, stanu spoin i mocowań.
Komory, falochrony i stabilność jazdy
Jednokomorowa konstrukcja upraszcza czyszczenie i ogranicza liczbę elementów obsługowych. Wielokomorowa daje większą elastyczność, lecz przy częściowym napełnieniu może powodować nierównomierne obciążenie osi. Falochrony nie eliminują całkowicie ruchu cieczy, ale wyraźnie ograniczają jego gwałtowność.
To ważne także w modelarstwie. Dobrze wykonany model powinien mieć widoczne włazy, przewody, zawory i podpory, ponieważ właśnie te detale odróżniają zwykłą beczkę od realistycznej naczepy specjalistycznej. W skali warto zaznaczyć również podział komór, nawet jeśli z zewnątrz widać go tylko po układzie włazów.
Przeczytaj również: Autobus zdalnie sterowany - jak wybrać dobry model?
Pompy, zawory i ogrzewanie
Pompa przyspiesza rozładunek i pozwala pracować tam, gdzie nie ma odpowiedniego spadku terenu. Z kolei zawory denne ułatwiają opróżnianie grawitacyjne, ale muszą być chronione przed uszkodzeniem. W cysternach do asfaltu stosuje się układy podgrzewania, ponieważ bez utrzymania odpowiedniej temperatury ładunek może zgęstnieć i stać się trudny do wypompowania.
ADR i bezpieczeństwo podczas przewozu
Transport paliw, wielu chemikaliów i gazów podlega przepisom ADR. Obejmują one nie tylko sam zbiornik, lecz także jego wyposażenie, oznakowanie, dokumentację i kwalifikacje kierowcy. W Polsce cysterny do towarów niebezpiecznych pozostają pod nadzorem Transportowego Dozoru Technicznego, a przed dopuszczeniem do pracy wymagają odpowiednich badań i dokumentów.
Kierowca przewożący towary niebezpieczne musi mieć właściwe uprawnienia ADR. Przed trasą sprawdza się między innymi stan zaworów, przewodów, zamknięć, oznaczeń oraz wyposażenia awaryjnego. Najdroższy błąd to traktowanie cysterny jak zwykłej naczepy, bo nawet drobna nieszczelność może oznaczać zagrożenie dla ludzi, środowiska i całego transportu.
Duże znaczenie ma także stopień napełnienia. Zbiornika nie powinno się wypełniać przypadkowo, ponieważ ciecz rozszerza się pod wpływem temperatury, a wolna przestrzeń wpływa na zachowanie ładunku podczas jazdy. Dokładne wymagania zależą od przewożonej substancji i jej klasyfikacji.
Według informacji GITD wymagania dotyczące kierowców, czasu pracy i przewozu paliw mogą być czasowo modyfikowane w szczególnych sytuacjach, ale takie odstępstwa nie zastępują zasad bezpieczeństwa. W codziennej eksploatacji podstawą pozostają aktualne dokumenty, sprawny sprzęt i procedury załadunku oraz rozładunku.
Naczepa drogowa, wagon cysterna czy kontener
Wybór środka transportu zależy głównie od długości trasy, liczby przeładunków i dostępu do infrastruktury. Naczepa drogowa zapewnia dużą elastyczność, ponieważ może dojechać bezpośrednio do gospodarstwa, zakładu lub stacji paliw. Wagon cysterna lepiej sprawdza się przy dużych, powtarzalnych wolumenach przewożonych między terminalami kolejowymi.
| Rozwiązanie | Największa zaleta | Ograniczenie |
|---|---|---|
| Naczepa cysterna | Dostawa bezpośrednio pod wskazany adres | Zależność od dróg, kierowcy i kosztów eksploatacji |
| Wagon cysterna | Duża skala przewozu na stałych trasach | Konieczność korzystania z bocznic i terminali |
| Kontener-cysterna | Możliwość zmiany środka transportu bez przelewania ładunku | Potrzeba odpowiedniej infrastruktury przeładunkowej |
W praktyce transport drogowy i kolejowy często się uzupełniają. Pociąg może przewieźć dużą partię ładunku na głównym odcinku, a naczepa albo kontener dowozi ją na ostatnim kilometrze. Dla osoby budującej makietę kolejowo-drogową to ciekawy motyw, bo pozwala pokazać cały łańcuch logistyczny, a nie tylko pojedynczy pojazd.
Jak wybrać odpowiednią naczepę cysternę
Przy zakupie lub wynajmie nie zaczynam od marki. Najpierw spisuję wymagania dotyczące medium, temperatury, ciśnienia, liczby punktów rozładunku i trasy. Dopiero na tej podstawie porównuję konkretne konfiguracje.
- Rodzaj ładunku - sprawdź kompatybilność materiału zbiornika, uszczelek i armatury.
- Pojemność i liczba komór - większy zbiornik nie zawsze oznacza lepszą ekonomię, szczególnie przy ograniczeniach masy.
- Masa własna - lżejsza konstrukcja może zwiększyć ładowność, ale wymaga dokładnej kontroli stanu technicznego.
- System rozładunku - ustal, czy potrzebujesz pompy, sprężarki, ogrzewania albo rozładunku grawitacyjnego.
- Dokumentacja - przy ADR sprawdź świadectwa, badania, oznakowanie i historię przeglądów.
- Higiena lub czyszczenie - w branży spożywczej znaczenie mają mycie, izolacja i dostęp do wnętrza zbiornika.
Ceny potrafią różnić się bardzo mocno. Dla orientacji pojedyncze oferty z 2026 roku pokazują używaną cysternę spożywczą z 2023 roku za około 325 tys. zł netto, podczas gdy nowa konstrukcja o podobnej pojemności może kosztować około 535 tys. zł netto. To nie jest uniwersalny cennik, tylko sygnał, jak dużo zależy od materiału, wyposażenia, homologacji i specjalizacji.
Przy zakupie używanego egzemplarza nie ograniczam oględzin do lakieru i opon. Sprawdzam wnętrze zbiornika, ślady napraw, stan spoin, zawory, pompę, instalację pneumatyczną oraz zgodność dokumentów z faktycznym wyposażeniem. W cysternie kosztowna awaria często kryje się właśnie w osprzęcie, którego na zdjęciach prawie nie widać.
Co z tego wynika dla modelarza i użytkownika drogi
Naczepa cysterna jest dobrym przykładem pojazdu, w którym forma wynika z funkcji. Cylindryczny zbiornik, komory, falochrony, pompa i oznaczenia nie są ozdobami, lecz odpowiedzią na konkretne zagrożenia oraz wymagania ładunku.
Jeżeli tworzę model, zaczynam od rozpoznania wersji: paliwowej, spożywczej, chemicznej albo silosowej. Najwięcej realizmu dają detale osprzętu i właściwe proporcje zbiornika, a nie samo malowanie. W realnym transporcie podobna zasada działa jeszcze mocniej: o wartości pojazdu decyduje nie efektowny wygląd, lecz zgodność konstrukcji z zadaniem.
Najkrócej mówiąc, dobra cysterna to nie największy zbiornik, ale właściwie dobrany i bezpieczny system transportowy. Przy wyborze warto myśleć jednocześnie o ładunku, trasie, obsłudze, przepisach i serwisie, bo dopiero te elementy pokazują, czy dana naczepa rzeczywiście sprawdzi się w pracy.
