Gdy czerwony wóz na podwoziu MAN-a pojawia się na drodze, liczy się nie tylko jego wygląd, lecz także pojemność zbiornika, napęd, wydajność autopompy i sposób rozmieszczenia sprzętu. W tym artykule wyjaśniam, czym różnią się poszczególne odmiany, jak czytać oznaczenia GBA i GCBA oraz na jakie detale zwrócić uwagę podczas budowy lub wyboru modelu kolekcjonerskiego.
Najważniejsze cechy wozu pożarniczego MAN
- Podwozie MAN TGM sprawdza się jako średni i ciężki samochód ratowniczo-gaśniczy, a TGS obsługuje większe i bardziej wymagające zabudowy.
- Napęd 4x4 lub 6x6 ułatwia pracę w lesie, na drogach gruntowych i w trudnym terenie.
- Oznaczenie GBA 4,6/16 informuje o zbiorniku na około 4600 litrów wody i autopompie o wydajności 1600 l/min.
- Zabudowa mieści węże, armaturę wodno-pianową, aparaty ochrony dróg oddechowych, sprzęt medyczny i narzędzia ratownicze.
- W modelarstwie najważniejsze są proporcje kabiny, układ skrytek, liczba osi oraz zgodne z oryginałem oznakowanie.
Co naprawdę oznacza strażacki MAN
Określenie MAN strażacki nie oznacza jednego konkretnego modelu. To samochód pożarniczy zbudowany na podwoziu tej marki, a jego możliwości zależą od zastosowanej kabiny, liczby osi, napędu i zabudowy wykonanej przez wyspecjalizowaną firmę.
W praktyce MAN dostarcza bazę, a producent zabudowy dodaje zbiorniki, autopompę, skrytki sprzętowe, maszt oświetleniowy, linię szybkiego natarcia oraz uchwyty na wyposażenie. Dlatego dwa pojazdy z podobną kabiną mogą pełnić zupełnie różne zadania. Jeden będzie typowym wozem wodno-pianowym, drugi samochodem ratownictwa technicznego albo pojazdem specjalnym.
W polskich jednostkach często spotyka się podwozia z rodziny TGM. Są wystarczająco mocne do zabudów średnich i ciężkich, a przy napędzie terenowym dobrze radzą sobie poza utwardzonymi drogami. Mniejsze zastosowania może obsługiwać dostawczy MAN TGE, natomiast większe zbiorniki i cięższy sprzęt trafiają zwykle na podwozia TGS.
Jak czytać oznaczenia GBA i GCBA
Oznaczenia samochodów pożarniczych na początku wyglądają jak szyfr, ale kryją bardzo praktyczne informacje. Litery wskazują rodzaj pojazdu, a liczby najczęściej odnoszą się do pojemności zbiornika wodnego i wydajności autopompy.
| Oznaczenie | Znaczenie | Typowe zastosowanie |
|---|---|---|
| GBA 2,5/16 | około 2500 l wody i autopompa 1600 l/min | średni samochód ratowniczo-gaśniczy do codziennych działań |
| GBA 4,6/16 | około 4600 l wody i autopompa 1600 l/min | większy zapas wody przy zachowaniu uniwersalnego charakteru |
| GCBA 5/32 | około 5000 l wody i autopompa 3200 l/min | ciężki samochód do intensywnych działań gaśniczych |
| GCBA 9,5/65 | około 9500 l wody i autopompa 6500 l/min | duże pożary, obiekty przemysłowe i długotrwałe akcje |
Pierwsza litera oznacza samochód gaśniczy, a druga określa jego klasę. GBA to samochód gaśniczy średni, natomiast GCBA oznacza samochód gaśniczy ciężki. Warto pamiętać, że dokładna konfiguracja może się różnić, ponieważ jednostki zamawiają wyposażenie pod własny rejon działania.
Dobrym przykładem jest MAN TGM 18.320 4x4 używany jako GCBA 5/42. Taki pojazd może mieć zbiornik na 5000 litrów wody, zbiornik środka pianotwórczego o pojemności 500 litrów i autopompę o wydajności 4200 l/min. Nie jest to jednak uniwersalny wzór dla każdego egzemplarza, tylko konkretna konfiguracja zabudowy.
Które podwozie MAN-a najlepiej pasuje do zadań
Najczęściej spotykany w polskich realizacjach jest MAN TGM, ponieważ dobrze łączy ładowność, zwrotność i możliwość zastosowania napędu 4x4. Wóz na takim podwoziu może dotrzeć zarówno do miejskiej dzielnicy, jak i na leśną drogę czy podmokły teren.
MAN TGS wybiera się wtedy, gdy potrzebne są większe zbiorniki, większa masa wyposażenia albo napęd 6x6. Przykładowy TGS 24.440 GCBA 9,5/65 przewozi 9500 litrów wody, 950 litrów środka pianotwórczego i ma autopompę o wydajności 6500 l/min. Zyskuje dzięki temu ogromny zapas środka gaśniczego, ale płaci za to większymi gabarytami i mniejszą zwinnością.
MAN TGE pełni inną rolę. To kompaktowa baza dla lekkiego pojazdu gaśniczego, ratowniczego lub logistycznego, szczególnie przydatnego w mieście. Jego zaletą jest łatwiejsze manewrowanie i niższe wymagania garażowe, lecz nie zastąpi ciężkiego samochodu z dużym zbiornikiem.
| Podwozie | Największa zaleta | Ograniczenie | Przykładowe zadanie |
|---|---|---|---|
| MAN TGE | kompaktowe wymiary | mniejszy zapas wody i sprzętu | miasto, szybkie interwencje, wsparcie |
| MAN TGM | uniwersalność i napęd terenowy | większa masa niż w pojeździe dostawczym | OSP, PSP, pożary lasów i ratownictwo techniczne |
| MAN TGS | duża ładowność i możliwość napędu 6x6 | gabaryty, promień skrętu i koszty eksploatacji | duże pożary i długie działania gaśnicze |
Patrząc na zdjęcie albo gotowy model, najpierw sprawdzam liczbę osi, rozstaw kół i wysokość kabiny. Te trzy elementy szybciej zdradzają konkretną wersję niż sam napis MAN na grillu.
Co znajduje się w zabudowie i dlaczego ma znaczenie
Najważniejszym elementem jest zbiornik wody, ale sam zbiornik nie wystarczy do skutecznej akcji. Woda trafia do autopompy, czyli urządzenia zwiększającego ciśnienie i podającego ją do linii gaśniczych. W wielu pojazdach stosuje się także zbiornik środka pianotwórczego, który pozwala wytworzyć pianę przydatną między innymi przy pożarach cieczy.
Po bokach zabudowy znajdują się skrytki zamykane żaluzjami lub klapami. W środku można znaleźć węże, prądownice, rozdzielacze, aparaty powietrzne, sprzęt medyczny i narzędzia hydrauliczne. Układ nie jest przypadkowy. Rzeczy używane najczęściej muszą być dostępne bez przekładania połowy wyposażenia.
Wóz może mieć również linię szybkiego natarcia, czyli zwinięty przewód gotowy do błyskawicznego podania wody lub piany. Przydają się też wyciągarka, maszt oświetleniowy, agregat prądotwórczy, drabina i sprzęt do usuwania skutków wichur.
W modelu warto pokazać przynajmniej kilka tych elementów, ale bez przesady. Realistyczna pustka w jednej skrytce bywa bardziej wiarygodna niż przypadkowe upchnięcie kilkunastu akcesoriów, których prawdziwa załoga nigdy nie przechowywałaby w tym miejscu.

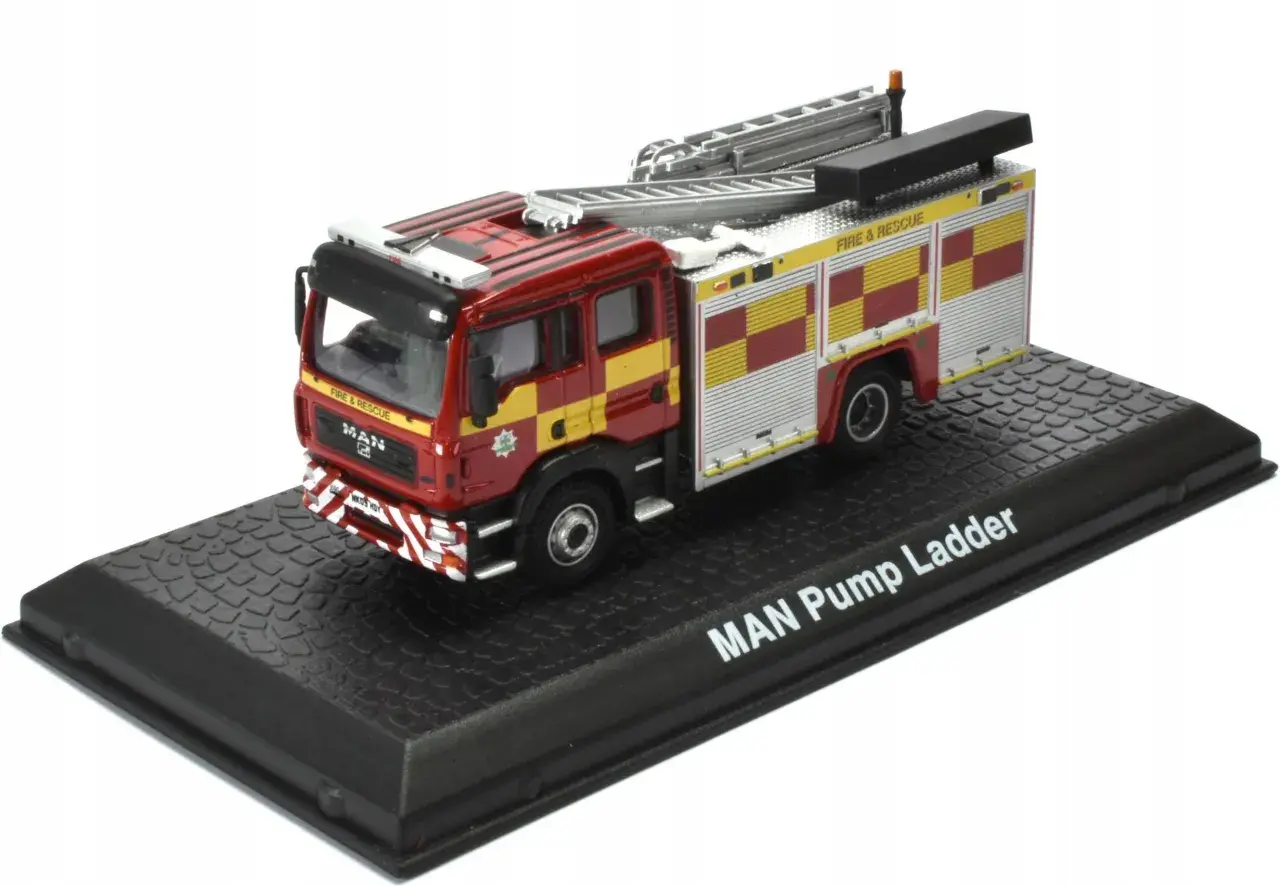

Jak wybrać lub zbudować model do kolekcji
Najpierw trzeba zdecydować, czy celem jest wierna miniatura konkretnego pojazdu, czy tylko atrakcyjna zabawka inspirowana wozem pożarniczym. Przy skali 1:87 liczy się przede wszystkim sylwetka i oznakowanie, w skali 1:43 można już odwzorować skrytki i podstawowe wyposażenie, a większe modele pozwalają dodać przewody, uchwyty oraz fakturę zabudowy.
Wybierz konkretną konfigurację
Nie zaczynałbym od samego malowania. Najpierw warto ustalić, czy model przedstawia TGE, TGM czy TGS, jaki ma napęd i ile osi. Przydatne są zdjęcia tego samego egzemplarza z przodu, boku i tyłu, ponieważ zabudowa często różni się po obu stronach.
Zadbaj o proporcje
Najczęstszy błąd polega na wykonaniu zbyt krótkiej kabiny albo zbyt wysokiego modułu sprzętowego. W modelu samochodu pożarniczego od razu widać też nieprawidłowy rozstaw skrytek i za małe koła. Ja najpierw przygotowuję prosty szablon boczny, a dopiero potem wycinam elementy z tworzywa, kartonu lub listewek.
Oznakowanie zostaw na końcówkę
Czerwony lakier przyciąga wzrok, ale o zgodności z oryginałem decydują detale. Należą do nich belka świetlna, sygnały dźwiękowe, numer operacyjny, pasy odblaskowe, stopnie wejściowe i oznaczenia na skrytkach. Warto też sprawdzić, czy dany pojazd ma biało-czerwone pasy, żółte elementy ostrzegawcze albo charakterystyczną tylną jodełkę.
Jeżeli model ma być zabawką dla dziecka, drobne elementy powinny być solidnie przytwierdzone, a materiały pozbawione ostrych krawędzi. Miniatura kolekcjonerska może mieć znacznie więcej delikatnych dodatków, lecz wymaga ostrożnego przenoszenia i przechowywania.
Najczęstsze błędy przy odwzorowaniu pojazdu
Pierwszym błędem jest połączenie kabiny TGM z zabudową typową dla TGS bez sprawdzenia proporcji. Z daleka taki model może wyglądać efektownie, ale z bliska zdradzają go niewłaściwa długość ramy, liczba osi albo wysokość nadkoli.
Drugi problem to mylenie oznaczeń. GBA i GCBA nie są nazwami wersji silnikowej, lecz określają klasę samochodu i jego funkcję gaśniczą. Nie należy też zakładać, że każdy czerwony MAN ma napęd 4x4. Wiele zależy od przeznaczenia jednostki i warunków, w których działa.
Trzeci błąd dotyczy wyposażenia. Początkujący często dodają przypadkowe drabiny, węże i skrzynie, ignorując ich rzeczywiste miejsce. Lepszy efekt daje kilka dobrze odwzorowanych detali, na przykład zwijadło, prądownica i maszt, niż nadmiar akcesoriów bez logicznego układu.
Przed klejeniem sprawdzam jeszcze, czy koła stoją równo, a żaluzje skrytek mają podobną wysokość. Taka kontrola zajmuje kilka minut, a pozwala uniknąć sytuacji, w której po pomalowaniu trzeba rozcinać gotową zabudowę.
Mały detal, który robi cały strażacki MAN
Najbardziej przekonujący model nie musi mieć każdego przewodu odwzorowanego co do milimetra. Wystarczy, że zachowa prawidłową sylwetkę, układ skrytek, proporcje kół i charakterystyczne oznakowanie. To właśnie te elementy sprawiają, że odbiorca rozpoznaje konkretną odmianę już po kilku sekundach.
Przy wyborze gotowej miniatury zwróciłbym uwagę na zgodność podwozia z zabudową, a przy budowie własnej wersji zaczął od dokumentacji zdjęciowej. Dobrze zaprojektowany pojazd pożarniczy MAN może być jednocześnie ciekawym obiektem modelarskim i praktyczną lekcją o tym, jak konstrukcja ciężarówki przekłada się na realne działania ratownicze.
