Gdy oglądam model samochodu albo motocykla, najwięcej o jego charakterze mówi mi nie sam kształt nadwozia, lecz sposób, w jaki pracuje napęd. Samochodowy silnik spalinowy zamienia energię paliwa na ruch tłoków, a dalej na obrót kół, ale różnice między benzyną, dieslem, bokserem, V-ką czy jednostką Wankla są ogromne. Poniżej wyjaśniam, jak działa, z jakich elementów się składa, czym różnią się popularne odmiany i na co zwracać uwagę przy oglądaniu modeli aut oraz motocykli.
Najważniejsze informacje o silnikach spalinowych w pigułce
- Cztery suwy to ssanie, sprężanie, praca i wydech.
- Benzyna korzysta z zapłonu iskrowego, a diesel z samozapłonu wskutek wysokiego ciśnienia.
- Pojemność, liczba cylindrów i turbodoładowanie wpływają na moc, moment obrotowy oraz charakter jazdy.
- Układ cylindrów, na przykład rzędowy, V lub bokser, zmienia rozmiar, brzmienie i sposób pracy jednostki.
- W modelarstwie warto sprawdzić, czy replika pokazuje silnik, układ wydechowy i elementy chłodzenia.
Jak działa silnik spalinowy w samochodzie
W typowej jednostce tłokowej paliwo spala się wewnątrz cylindra. Powstałe gazy zwiększają ciśnienie i naciskają na tłok, a ten przez korbowód przekazuje ruch na wał korbowy. Właśnie dlatego energia chemiczna benzyny lub oleju napędowego zamienia się w moment obrotowy, czyli siłę, z jaką silnik obraca wałem.

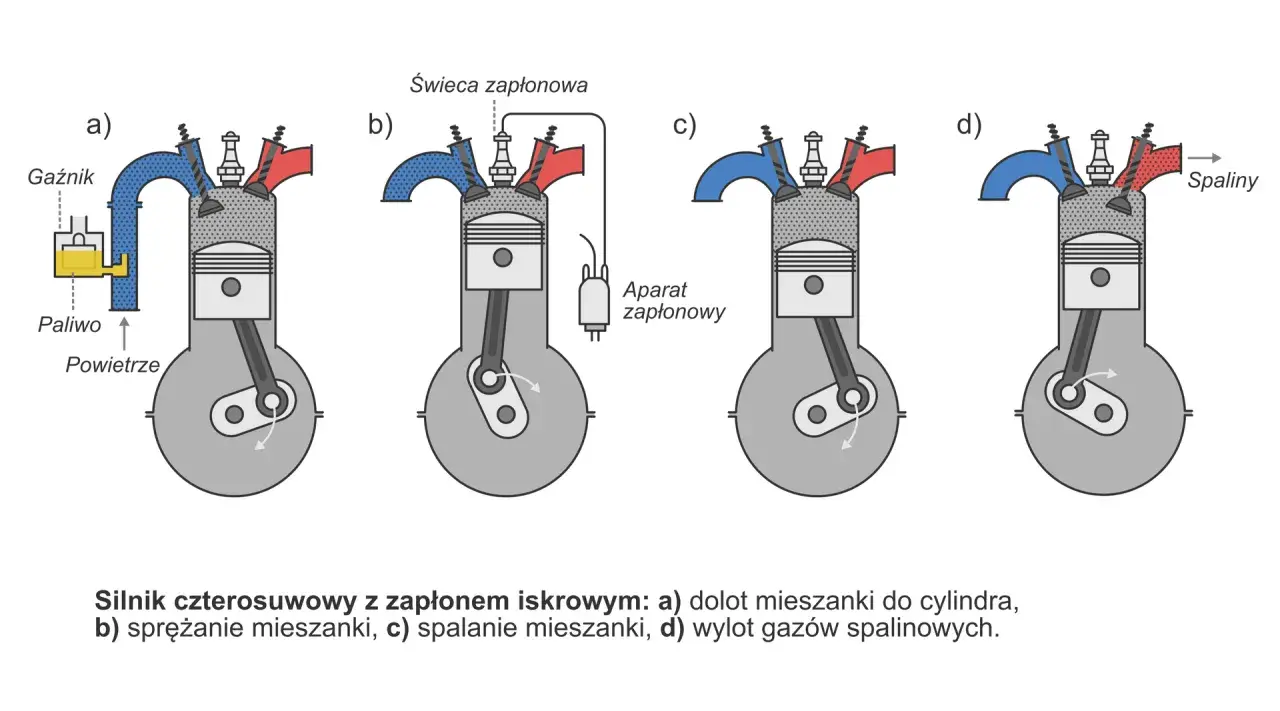

Najczęściej spotykany jest cykl czterosuwowy. Jeden pełny cykl obejmuje cztery ruchy tłoka, a wał korbowy wykonuje w tym czasie dwa obroty. Cały proces wygląda tak:
- Ssanie - zawór dolotowy otwiera się, a tłok zasysa powietrze lub mieszankę paliwowo-powietrzną.
- Sprężanie - oba zawory są zamknięte, a tłok zwiększa ciśnienie w cylindrze.
- Praca - zapłon paliwa powoduje gwałtowny wzrost ciśnienia i przesunięcie tłoka w dół.
- Wydech - spaliny są wypychane do układu wydechowego.
W silniku benzynowym zapłon inicjuje świeca, natomiast w dieslu paliwo zapala się po wtrysku do mocno sprężonego, gorącego powietrza. To podstawowa różnica, która wpływa na konstrukcję, dźwięk, zużycie paliwa i sposób rozwijania mocy.
Co znajduje się pod pokrywą jednostki napędowej
Najważniejsze elementy można podzielić na kilka grup. Blok silnika mieści cylindry i kanały dla oleju oraz płynu chłodniczego, głowica zamyka komory spalania, a układ korbowy zamienia ruch posuwisty tłoków na obrót. Nad prawidłowym dopływem powietrza i odprowadzaniem spalin czuwa układ rozrządu.
Elementy, które naprawdę decydują o pracy
- Tłoki i cylindry odpowiadają za sprężanie mieszanki oraz odbieranie energii spalania.
- Korbowody i wał korbowy przekazują siłę tłoków na napęd.
- Zawory sterują dopływem powietrza i usuwaniem spalin.
- Wtryskiwacze podają paliwo w odpowiedniej chwili i dawce.
- Świece zapłonowe są potrzebne w silnikach benzynowych.
- Pompa oleju i układ chłodzenia ograniczają zużycie oraz przegrzewanie części.
- Katalizator, filtr cząstek stałych i filtr spalin ograniczają ilość szkodliwych substancji wylatujących z wydechu.
Współczesny silnik nie działa samodzielnie. Sterownik silnika analizuje dane z czujników, między innymi temperaturę, ciśnienie doładowania i ilość tlenu w spalinach. Dzięki temu może korygować dawkę paliwa w ciągu ułamka sekundy, choć większa liczba czujników oznacza też więcej potencjalnych usterek.
W modelach kolekcjonerskich często widać tylko uproszczoną obudowę. Lepsze repliki pokazują jednak przewody, pokrywę zaworów, kolektor wydechowy, turbosprężarkę albo charakterystyczne filtry. Dla mnie właśnie te detale decydują, czy model oddaje charakter prawdziwej maszyny.
Benzyna, diesel i hybryda mają różne zadania
Nie ma jednego najlepszego rodzaju napędu. Wybór zależy od tego, czy auto jeździ głównie po mieście, pokonuje długie trasy, ciągnie przyczepę czy ma dostarczać emocji na krętej drodze. Poniższe porównanie pokazuje najważniejsze kompromisy.
| Rodzaj jednostki | Najważniejsze cechy | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| Benzynowa | Cicha praca, szybkie wchodzenie na obroty, zapłon iskrowy | Miasto, auta kompaktowe, jazda rekreacyjna | Wyższe zużycie paliwa przy dużym obciążeniu |
| Diesel | Duży moment obrotowy przy niskich obrotach, wysoka sprawność | Długie trasy, cięższe auta, holowanie | Droższy osprzęt i mniejszy sens przy krótkich odcinkach |
| Mild hybrid | Silnik spalinowy wspierany niewielkim układem elektrycznym | Codzienna jazda z częstym ruszaniem i hamowaniem | Nie zastępuje w pełni napędu spalinowego |
| Pełna hybryda | Może chwilowo korzystać wyłącznie z silnika elektrycznego | Miasto, korki, płynna jazda | Większa złożoność całego układu |
Silnik benzynowy zwykle lepiej pasuje do lekkiego auta używanego na krótkich odcinkach. Diesel odwdzięcza się niskim spalaniem podczas długiej jazdy, ale filtr cząstek stałych i układ recyrkulacji spalin potrzebują odpowiednich warunków pracy. Przy ciągłych przejazdach po kilka kilometrów oszczędność może zniknąć w kosztach obsługi.
Hybryda nie jest po prostu „silnikiem elektrycznym z małym silnikiem benzynowym”. W pełnym układzie hybrydowym energia może być odzyskiwana podczas hamowania, a jednostka spalinowa pracuje w korzystniejszym zakresie obciążenia. To rozwiązanie szczególnie dobrze sprawdza się w mieście, lecz na autostradzie przewaga nad zwykłą benzyną może być mniejsza.
Układ cylindrów zmienia charakter auta i motocykla
Ta sama pojemność silnika może dawać zupełnie inne wrażenia zależnie od rozmieszczenia cylindrów. Najpopularniejszy jest układ rzędowy, ponieważ zajmuje mało miejsca i jest stosunkowo prosty. Jednostki R3, R4 i R6 spotyka się zarówno w samochodach, jak i w motocyklach.
- Rzędowy trzycylindrowy silnik jest lekki i kompaktowy, ale może pracować bardziej nierówno.
- Rzędowa czwórka to uniwersalne rozwiązanie o dobrej dostępności części i łatwej obsłudze.
- V6 i V8 pozwalają uzyskać dużą moc przy krótszej długości jednostki.
- Bokser ma nisko położony środek ciężkości. Kojarzy się między innymi z Subaru oraz motocyklami BMW.
- V-twin nadaje motocyklowi wyraźny puls pracy i mocny charakter, typowy dla wielu cruiserów.
- Silnik Wankla wykorzystuje wirujący rotor zamiast klasycznych tłoków. Jest kompaktowy i chętnie wchodzi na obroty, ale wymaga szczególnej dbałości o uszczelnienia i smarowanie.
Dobrym przykładem konstrukcji o mocnej tożsamości jest Mazda RX-7 z silnikiem Wankla albo Subaru Impreza z jednostką bokser. W świecie motocykli podobną rolę pełnią BMW R z bokserem i Ducati z układem V2. Te modele są interesujące nie tylko ze względu na osiągi, lecz także dlatego, że ich silnik wpływa na proporcje całego pojazdu.
Wolnossący czy turbodoładowany
Silnik wolnossący zasysa powietrze dzięki podciśnieniu wytwarzanemu przez ruch tłoków. Turbosprężarka wykorzystuje energię spalin, aby wtłoczyć do cylindrów więcej powietrza, a następnie spalić większą dawkę paliwa. Efektem może być większa moc z mniejszej pojemności, ale także wyższa temperatura i bardziej rozbudowany osprzęt.
W modelu samochodu turbosprężarka bywa małym, lecz bardzo ważnym detalem. Jeśli replika auta sportowego ma widoczne przewody dolotowe, intercooler i większy układ wydechowy, można z nich wywnioskować, że projektant odwzorował nie tylko karoserię, ale też techniczną specyfikę pojazdu.
Jak ocenić silnik w modelu samochodu lub motocykla
Przy wyborze modelu nie patrzę wyłącznie na kolor lakieru. Najpierw sprawdzam, czy producent podaje skalę, liczbę części i poziom trudności. W skali 1:24 silnik może być wystarczająco duży, aby pokazać głowicę, kolektor i przewody, natomiast w skali 1:43 wiele elementów zostaje przedstawionych symbolicznie.
Przeczytaj również: Modele Kawasaki - Ninja, Z, Versys i Vulcan. Co wybrać?
Na co zwrócić uwagę
- Czy maska lub owiewki są otwierane i pozwalają zobaczyć jednostkę?
- Czy układ wydechowy ma właściwy kształt dla danego typu silnika?
- Czy motocykl ma charakterystyczne chłodzenie cieczą albo żebrowanie cylindrów?
- Czy producent odwzorował przewody, filtr powietrza i osłony napędu?
- Czy model przedstawia wersję seryjną, wyścigową czy zmodyfikowaną?
W przypadku modeli do samodzielnego montażu przydają się farby metaliczne, czarne washe i cienkie przewody. Nie trzeba malować każdej części na inny odcień. Zwykle lepszy efekt daje kilka dobrze dobranych kolorów oraz delikatne zabrudzenie przy wydechu niż przesadna liczba detali.
Najczęstszy błąd początkujących polega na pomijaniu skali. Ten sam silnik może wyglądać świetnie w dużym modelu, ale w małej replice grube przewody i zbyt jaskrawe kolory natychmiast odbierają jej realizm. Ja zaczynam od rozpoznania typu jednostki, a dopiero później dobieram technikę malowania i poziom weatheringu.
Eksploatacja decyduje o tym, jak długo silnik pracuje
Nawet dobra konstrukcja nie wybaczy braku oleju, przegrzewania i ciągłej jazdy na zimnym silniku. Podstawą jest wymiana oleju oraz filtrów zgodnie z zaleceniami producenta, kontrola płynu chłodniczego i szybka reakcja na nierówną pracę, dymienie albo wycieki. Kontrolka oleju lub temperatury nie jest komunikatem, z którym warto dojeżdżać „jeszcze kilka kilometrów”.
W dieslu trzeba brać pod uwagę filtr cząstek stałych, a w jednostkach turbodoładowanych także stan przewodów dolotowych i chłodnicy powietrza. Benzynowe silniki z bezpośrednim wtryskiem mogą wymagać kontroli nagaru na zaworach, natomiast instalacja LPG powinna być dobrana do konkretnej konstrukcji, a nie tylko do pojemności silnika.
Przy oglądaniu używanego auta zwracam uwagę na zimny rozruch, dźwięk łańcucha lub paska rozrządu, kolor spalin i pracę na biegu jałowym. Jedna jazda próbna nie zastąpi diagnostyki komputerowej i pomiaru ciśnienia sprężania, ale potrafi ujawnić problemy, których nie widać na wypolerowanym nadwoziu.
Od miniaturowego detalu do zrozumienia prawdziwej maszyny
Silnik spalinowy jest ciekawy właśnie dlatego, że łączy prostą ideę spalania paliwa z bardzo precyzyjną mechaniką. Cztery suwy, odpowiedni moment zapłonu, właściwe smarowanie i sprawne odprowadzanie ciepła muszą współpracować tysiące razy na minutę.
Przy wyborze modelu samochodu lub motocykla najlepiej zacząć od pytania, co chcemy pokazać. Jeśli liczy się technika, wybierzmy replikę z otwieranym silnikiem i widocznym wydechem. Jeśli ważniejsza jest sylwetka, mniejsza skala może wystarczyć. Dobrze odwzorowana jednostka napędowa nie jest dodatkiem do modelu, lecz jego mechanicznym charakterem zamkniętym w miniaturze.
