Gdy wybieram temat na model lotniczy z okresu II wojny światowej, Jak-1 jest jednym z ciekawszych kompromisów między prostą, lekką sylwetką a historią pełną zmian konstrukcyjnych. W tym artykule pokazuję, czym wyróżniał się radziecki myśliwiec, który wariant najlepiej wybrać do sklejania oraz jak podejść do malowania, oznaczeń i śladów eksploatacji.
Najważniejsze informacje o Jak-1 dla modelarza
- Jak-1 był jednomiejscowym, jednosilnikowym myśliwcem używanym przez lotnictwo ZSRR podczas II wojny światowej.
- Wyprodukowano około 8721 egzemplarzy, dlatego można znaleźć wiele interesujących wariantów i malowań.
- Najłatwiejszym punktem startu jest skala 1:72, a większy model 1:48 lepiej pokazuje detale kabiny i powierzchni.
- Wariant Jak-1B rozpoznaje się między innymi po zmienionej osłonie kabiny i innym układzie uzbrojenia.
- Największą różnicę w wyglądzie modelu robią poprawne kolory, cienkie warstwy farby i delikatne ślady zużycia.
Co wyróżniało radziecki myśliwiec
Jak-1 powstał jako nowoczesny następca starszych radzieckich konstrukcji. Miał drewnianą strukturę z elementami metalowymi, chłodzony cieczą silnik Klimow M-105 oraz układ, który łączył niewielką masę z dobrą zwrotnością. Dla modelarza oznacza to przede wszystkim czystą, smukłą sylwetkę bez rozbudowanych powierzchni podwieszanych.
Samolot wszedł do produkcji seryjnej w 1940 roku, a w czasie wojny przechodził liczne modyfikacje. W zależności od serii zmieniały się między innymi osłona kabiny, układ chłodnic, kształt kołpaka śmigła, usterzenie i wyposażenie. Właśnie dlatego przed rozpoczęciem budowy trzeba sprawdzić, czy wybrane kalkomanie pasują do konkretnego wariantu.
Osiągi również zależały od wersji i warunków lotu. Najczęściej podaje się prędkość maksymalną w granicach około 590-620 km/h, zasięg bojowy około 600 km oraz uzbrojenie obejmujące działko kalibru 20 mm i karabiny maszynowe. Nie traktowałbym jednak tych liczb jako sztywnej specyfikacji każdego egzemplarza, ponieważ produkcja była rozproszona, a samoloty upraszczano pod kątem wojennych realiów.
Warianty, które mają znaczenie przy budowie
Najczęściej spotykane zestawy przedstawiają wczesnego Jaka-1 albo późniejszego Jaka-1B. Wczesne samoloty miały bardziej ograniczoną widoczność do tyłu i charakterystyczną, wieloczęściową osłonę kabiny. W wariancie B zastosowano lepiej dopracowaną osłonę, która poprawiała widoczność pilotowi i zmieniała wygląd całej górnej części kadłuba.
Jak-1 z wczesnych serii
Wczesny wariant pasuje do scen przedstawiających pierwsze lata wojny na froncie wschodnim. Model może mieć prostsze wyposażenie kabiny, inne detale powierzchni oraz mniej jednolite wykończenie. W tej wersji dobrze wygląda mocno użytkowane malowanie, ale ślady powinny być rozłożone nierównomiernie, ponieważ samoloty często naprawiano i przemalowywano w warunkach polowych.
Jak-1B
To najpopularniejszy wybór modelarski, szczególnie w skali 1:72. Wariant otrzymał zmienioną osłonę kabiny, ulepszone wyposażenie oraz układ uzbrojenia z działkiem 20 mm i wielkokalibrowym karabinem maszynowym. Z punktu widzenia budowy jest atrakcyjny, bo oferuje bardziej rozpoznawalny profil i wiele możliwości oznakowania.
Nie mieszałbym jednak części z różnych wersji bez sprawdzenia instrukcji i zdjęć referencyjnych. Różnice są niewielkie, ale dobrze widoczne na gotowym modelu, zwłaszcza przy kabinie, chłodnicy i osłonach działka.
Jak wybrać zestaw i skalę

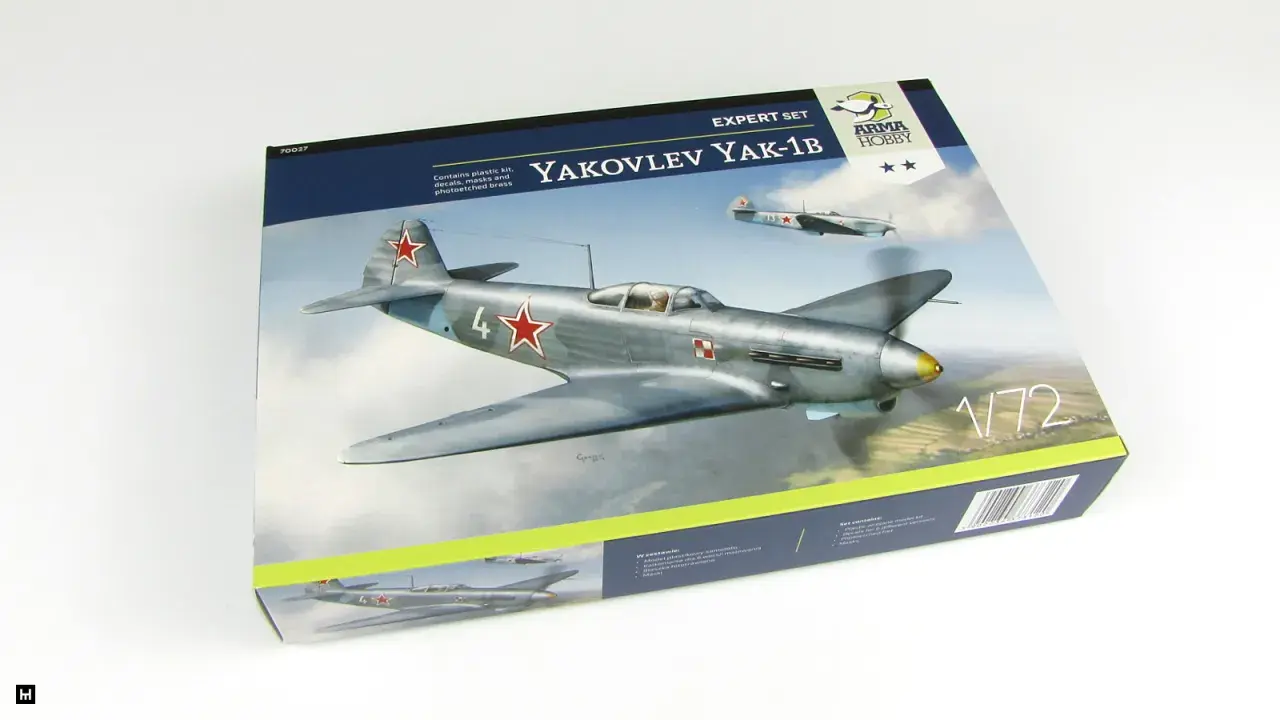

Do pierwszego modelu wybrałbym skalę 1:72. Gotowy samolot zajmuje niewiele miejsca, a współczesne zestawy potrafią zaoferować precyzyjne linie podziału, przejrzystą osłonę kabiny i kilka wariantów oznaczeń. W polskich sklepach można znaleźć między innymi zestawy Jak-1B przygotowane z myślą o modelarzach, którzy oczekują dobrego poziomu detalu bez budowania dużej makiety.
| Skala | Dla kogo | Największa zaleta | Największe ograniczenie |
|---|---|---|---|
| 1:72 | Początkujący i średniozaawansowani | Niewielki rozmiar i niższy koszt dodatków | Małe detale kabiny i podwozia |
| 1:48 | Modelarze średniozaawansowani | Lepsza widoczność detali i wygodniejsze malowanie | Więcej miejsca potrzebnego na ekspozycję |
| 1:32 | Doświadczeni modelarze | Duża powierzchnia do waloryzacji | Wyższa cena, większa pracochłonność i ryzyko błędów |
Przy zakupie patrzę na trzy rzeczy. Po pierwsze, czy zestaw ma właściwy wariant, po drugie, czy osłona kabiny jest dobrze wykonana, a po trzecie, czy kalkomanie obejmują interesującą mnie jednostkę. Dodatkowe żywiczne elementy lub części drukowane 3D są przydatne, ale początkującemu nie są potrzebne do zbudowania przekonującego modelu.
Budowa krok po kroku bez niepotrzebnego komplikowania
Najpierw przymierzam połówki kadłuba na sucho i sprawdzam, czy wnętrze kabiny nie rozpycha konstrukcji. W małych modelach nawet ułamek milimetra może później stworzyć szczelinę przy osłonie silnika albo na łączeniu skrzydła z kadłubem.
- Oczyść części z nadlewek i delikatnie zeszlifuj ślady po wypychaczach.
- Zbuduj kabinę przed zamknięciem kadłuba, ponieważ później dostęp do fotela i tablicy przyrządów będzie bardzo ograniczony.
- Sklej kadłub cienką warstwą kleju, prowadząc go odcinkami zamiast zalewać całe łączenie.
- Dopasuj skrzydła i sprawdź geometrię z przodu oraz z tyłu modelu.
- Wyrównaj szpary punktowo, najlepiej przy użyciu niewielkiej ilości szpachli lub kleju cyjanoakrylowego.
- Dodaj drobne elementy, takie jak podwozie, rurki wydechowe i anteny dopiero po głównym malowaniu.
Nie przyspieszam etapu łączenia skrzydeł. W Jaku-1 bardzo łatwo uzyskać niewłaściwy wznios albo lekko przekrzywione podwozie, a taki błąd rzuca się w oczy bardziej niż brak pojedynczego detalu. Pomaga prosty przyrząd z taśmy maskującej i kilka minut kontroli z przodu, z góry i z dołu.
Co można pominąć
Jeżeli budujesz pierwszy model, odpuściłbym przewody w komorze silnika, pełną waloryzację wnętrza i skomplikowaną podstawkę. W skali 1:72 większy efekt dają równe łączenia, dobrze ustawione podwozie i czysta osłona kabiny niż dodatki, których po zamknięciu prawie nie widać.
Malowanie i oznaczenia na froncie wschodnim
Najbezpieczniejszym wyborem jest typowy radziecki kamuflaż z zielenią i czernią na górnych powierzchniach oraz jasnoniebieskim kolorem od spodu. Konkretne odcienie zmieniały się w zależności od fabryki, okresu i dostępności farb, dlatego nie próbowałbym uzyskać laboratoryjnej jednolitości. Lekko różniące się panele często wyglądają bardziej wiarygodnie niż idealnie równy, świeży kolor.

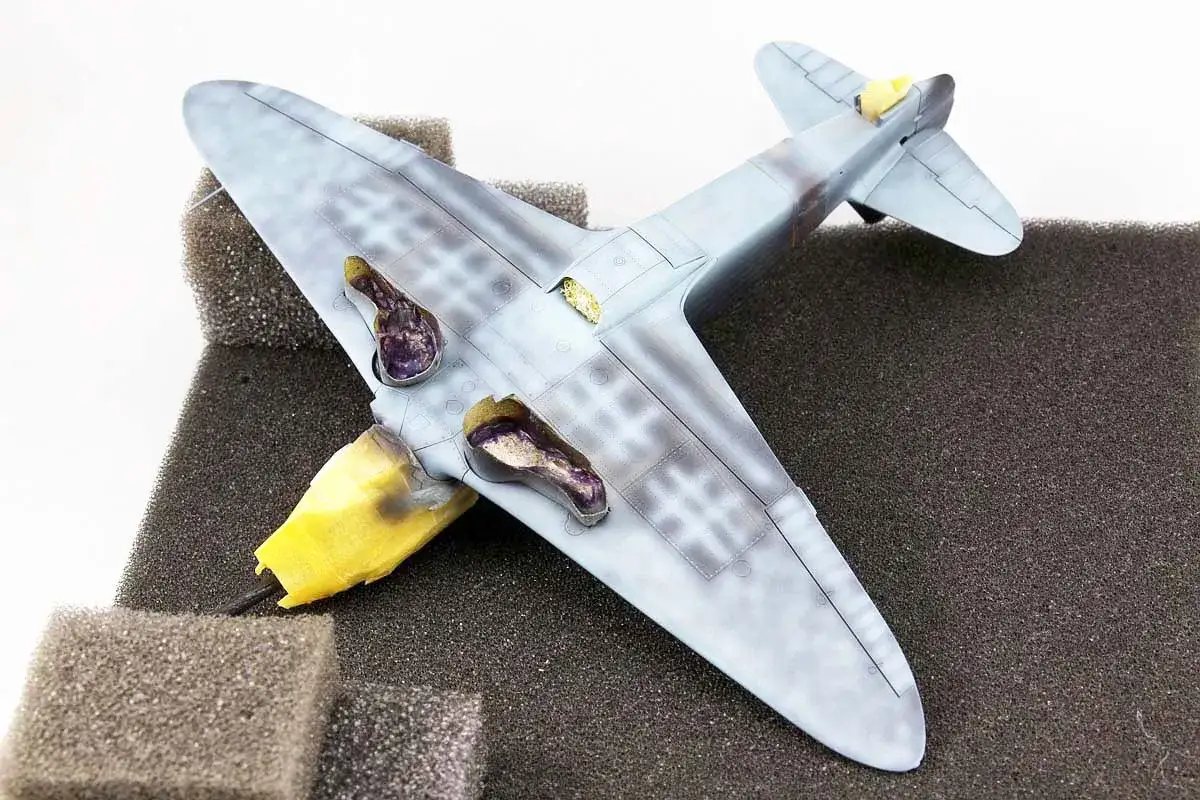

Pracuję od jasnych powierzchni do ciemnych. Po podkładzie nakładam kolor spodu, maskuję go taśmą lub płynem maskującym, a potem maluję górę cienkimi warstwami. Przy aerografie rozcieńczona farba daje większą kontrolę, ale pędzlem również można osiągnąć dobry efekt, jeśli zastosuje się dwie lub trzy cienkie warstwy zamiast jednej grubej.
Oznaczenia warto dobrać do konkretnej historii samolotu. Czerwone gwiazdy, numery taktyczne i napisy pamiątkowe mogą wyglądać efektownie, ale nie powinny być traktowane jako przypadkowe dekoracje. Jeżeli zestaw zawiera kilka wariantów, wybieram jeden i sprawdzam, czy odpowiada mu kamuflaż oraz konfiguracja części.
Przeczytaj również: Iskander 9K720 w modelarstwie militarnym - jak zbudować model
Delikatne ślady użytkowania
Najczęstszy błąd polega na przesadnym odpryskiwaniu farby. Radzieckie myśliwce były intensywnie eksploatowane, lecz nie każdy egzemplarz wyglądał jak wrak. Najlepiej zacząć od okopceń przy rurach wydechowych, lekkiego zabrudzenia linii podziału i śladów oleju pod silnikiem.
Na krawędziach wejścia do kabiny można dodać subtelne przetarcia, ale nie malowałbym srebrnych odprysków na całym płatowcu. W praktyce bardziej przekonująco działa matowe wykończenie, lekko przybrudzony spód i kilka nieregularnych różnic w odcieniu farby.
Typowe błędy przy modelu Jaka-1
Pierwszy błąd to traktowanie wszystkich samolotów z tej rodziny jako identycznych. Wczesny Jak-1, Jak-1B i późne serie mogą wyglądać podobnie na pierwszy rzut oka, ale różnią się detalami, które modelarz powinien zachować.
Drugi problem to zbyt gruba warstwa farby na osłonie kabiny. Przezroczyste części najlepiej odciąć od ramki ostrym narzędziem, oszlifować minimalnie i kleić preparatem przeznaczonym do elementów transparentnych. Zwykły klej modelarski może zostawić białe opary albo trwałe zmatowienie.- Nie nakładaj kalkomanii na całkowicie matową, chropowatą powierzchnię.
- Nie ustawiaj śmigła i podwozia bez wcześniejszej kontroli osi modelu.
- Nie zakrywaj detali zbyt grubym podkładem.
- Nie mieszaj oznaczeń z kilku różnych wersji samolotu.
- Nie stosuj intensywnego brudzenia tylko dlatego, że model przedstawia maszynę wojenną.
Przydatna jest także dokumentacja fotograficzna, ale traktuję ją jako pomoc, a nie powód do paraliżowania budowy. W modelarstwie zawsze pojawia się kompromis między ścisłą rekonstrukcją a czytelnym, atrakcyjnym wyglądem. Dla mnie lepszy jest model z drobnym uproszczeniem, lecz dobrze złożony i logicznie pomalowany.
Jak nadać gotowemu modelowi ciekawy charakter
Jak-1 dobrze prezentuje się na prostej podstawce imitującej lotnisko polowe. Wystarczy fragment ziemi, kilka plam trawy, ślady kół i niewielka tabliczka z oznaczeniem jednostki. Nie budowałbym rozległej dioramy, jeśli samolot ma pozostać głównym bohaterem.
Ciekawym rozwiązaniem jest pokazanie maszyny w trakcie obsługi. Mechanik, skrzynka narzędziowa albo zdjęta osłona kabiny od razu sugerują historię, ale wymagają zachowania skali i umiaru. Najlepiej działa jeden mocny akcent, na przykład otwarta kabina, zamiast wielu przypadkowych dodatków.
Jeżeli model ma stać na półce, polecam półmat lub mat i delikatne przyciemnienie linii podziału. Jeśli będzie fotografowany, można użyć mocniejszego kontrastu, ponieważ aparat często „zjada” subtelne różnice kolorów. W obu przypadkach najważniejsza pozostaje spójność między historią, wariantem i wyglądem modelu.Od pudełka do wiarygodnego myśliwca
Jak-1 jest dobrym wyborem dla osoby, która chce połączyć historię lotnictwa z praktycznym ćwiczeniem modelarskim. Najłatwiej zacząć od zestawu 1:72 przedstawiającego Jak-1B, skupić się na poprawnym spasowaniu i dopiero później rozwijać projekt o waloryzację oraz podstawkę.
Ja największą uwagę poświęciłbym trzem rzeczom: zgodności wariantu, czystemu malowaniu i umiarkowanemu brudzeniu. To one sprawiają, że niewielki plastikowy model przestaje wyglądać jak przypadkowo pomalowany samolot, a zaczyna przypominać konkretną maszynę z frontu wschodniego.
